Data Model

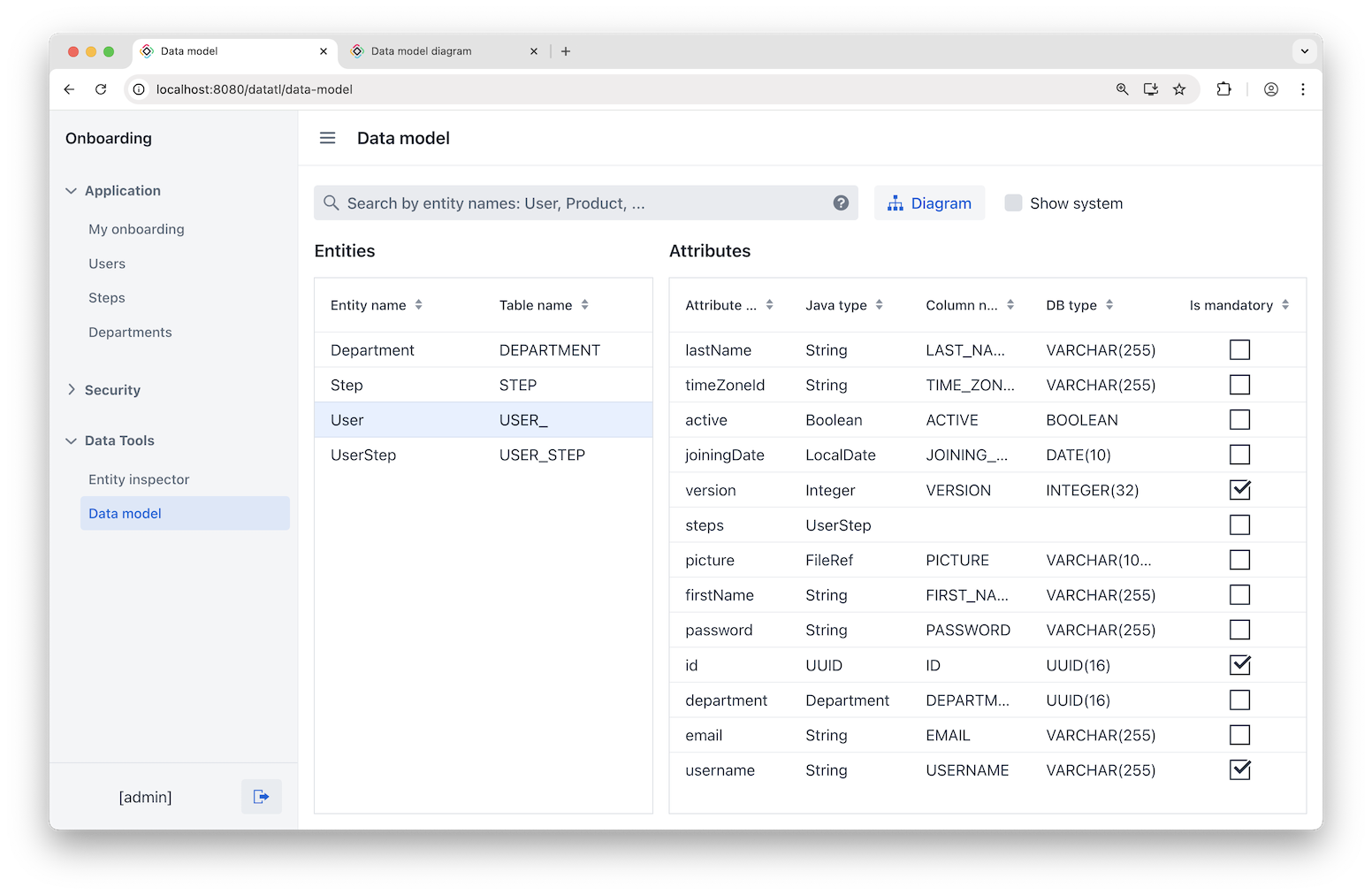

Экран Data model (Data tools → Data model) отображает сущности и их атрибуты в запущенном приложении.
Таблица Entities показывает имя каждой сущности и имя соответствующей таблицы в базе данных. При выборе сущности таблица Attributes отображает атрибуты этой сущности: имя атрибута, Java-тип, имя столбца в базе данных, тип в базе данных и флаг "Is mandatory".
Поиск сущностей
Используйте чекбокс Show system, чтобы одновременно отображать сущности проекта и системные сущности Jmix из аддонов. Для поиска конкретных сущностей введите их имена через запятую, например Customer, Order, User, или используйте регулярное выражение. Таблица Entities обновится и покажет совпадающие результаты.
Диаграмма PlantUML
Нажмите Diagram, чтобы открыть PlantUML диаграмму в новой вкладке браузера. В диаграмму будут включены сущности который выбраны в данный момент на экране. По умолчанию диаграмма генерируется с использованием публичного сервера PlantUML по адресу https://www.plantuml.com. Чтобы использовать собственный сервер, укажите его адрес в свойствах приложения:
jmix.datatools.data-model-diagram.host = <self-hosted-server>
