Компонент Chart

Компонент Chart доступен в палитре Add Component дизайнера экранов Studio сразу после установки дополнения в ваш проект. Создание графика сводится к настройке свойств этого компонента либо в формате XML с использованием вложенных элементов и атрибутов, либо через его Java API.

В приведенном ниже примере график создается и сначала настраивается декларативно с использованием XML:

<charts:chart id="chart">
    <charts:dataSet>
        <charts:source dataContainer="vehiclesDc"
                       categoryField="year"
                       valueFields="cars motorcycles bicycles"/>
    </charts:dataSet>
    <charts:series>
        <charts:bar name="Cars"/>
        <charts:bar name="Motorcycles" stack="stack"/>
        <charts:bar name="Bicycles" stack="stack"/>
    </charts:series>
    <charts:xAxes>
        <charts:xAxis/>
    </charts:xAxes>
    <charts:yAxes>
        <charts:yAxis>
            <charts:axisLabel formatter="{value}"/>
        </charts:yAxis>
    </charts:yAxes>
</charts:chart>

Затем некоторые свойства графика устанавливаются программно на Java:

@ViewComponent
private Chart chart;

@Subscribe
public void onInit(final InitEvent event) {
    chart.setLegend(new Legend().withTop("0"));
    chart.setTitle(new Title().withText("Vehicles").withSubtext("By Year"));
}

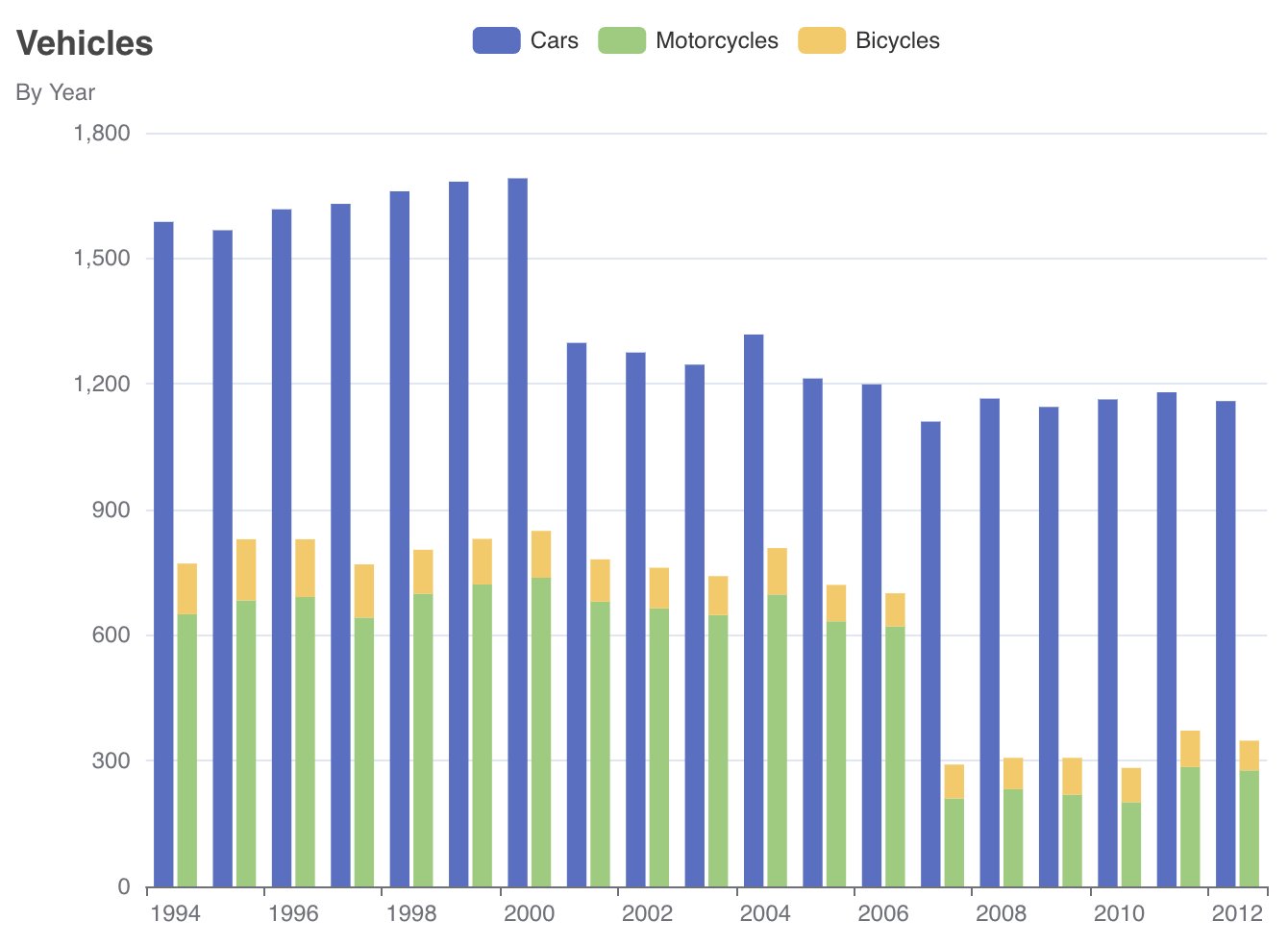

Получившийся график выглядит следующим образом:

chart component 1

Если вы не используете дизайнер экранов, объявите пространство имен charts в XML-дескрипторе вашего экрана вручную:

<view xmlns="http://jmix.io/schema/flowui/view"
      xmlns:charts="http://jmix.io/schema/charts/ui"/>

При настройке графика вы можете обратиться к официальной документации Apache ECharts, чтобы найти необходимые свойства, а затем использовать соответствующие свойства Jmix Chart. Как правило, вы найдете точные соответствия между JavaScript и Jmix API.

DataSet

ECharts

Свойство dataSet определяет источник данных для серий графика и позволяет переиспользовать данные между несколькими series внутри одного элемента charts.

В следующем примере набор данных настраивается в XML и подключает график к контейнеру данных vehiclesDc:

<charts:dataSet>
    <charts:source dataContainer="vehiclesDc"
                   categoryField="year"
                   valueFields="cars motorcycles bicycles"/>
</charts:dataSet>

График будет использовать атрибут year сущности для получения названия категории и атрибуты cars, motorcycles и bicycles для получения значений.

Тот же набор данных можно настроить на Java следующим образом:

chart.setDataSet(
        new DataSet().withSource(
                new DataSet.Source<EntityDataItem>()
                        .withDataProvider(new ContainerChartItems<>(vehiclesDc))
                        .withCategoryField("year")
                        .withValueFields("cars", "motorcycles", "bicycles")
        )
);
Элемент chart может включать только одну конфигурацию dataSet.

Series

ECharts
ДЕМО

Элемент series определяет тип графика (например, линейный, столбчатый, рассеяния). Каждый тип графика может быть настроен по-разному внутри элемента series.

Основные типы графиков, поддерживаемые Jmix, включают:

В следующем примере элемент series определяет круговую диаграмму:

<charts:chart>
    <charts:dataSet>
        <charts:source dataContainer="vehiclesIn2012Dc"
                       categoryField="name"
                       valueFields="value"/>
    </charts:dataSet>
    <charts:series>
        <charts:pie>
            <charts:label formatter="{b}: {d}%"/>
        </charts:pie>
    </charts:series>
</charts:chart>

Элемент label настраивает текстовые метки сегментов круговой диаграммы. Атрибут formatter определяет шаблон, который может включать имя элемента данных и значение. Подробнее о метке и форматтере см. в документации ECharts.

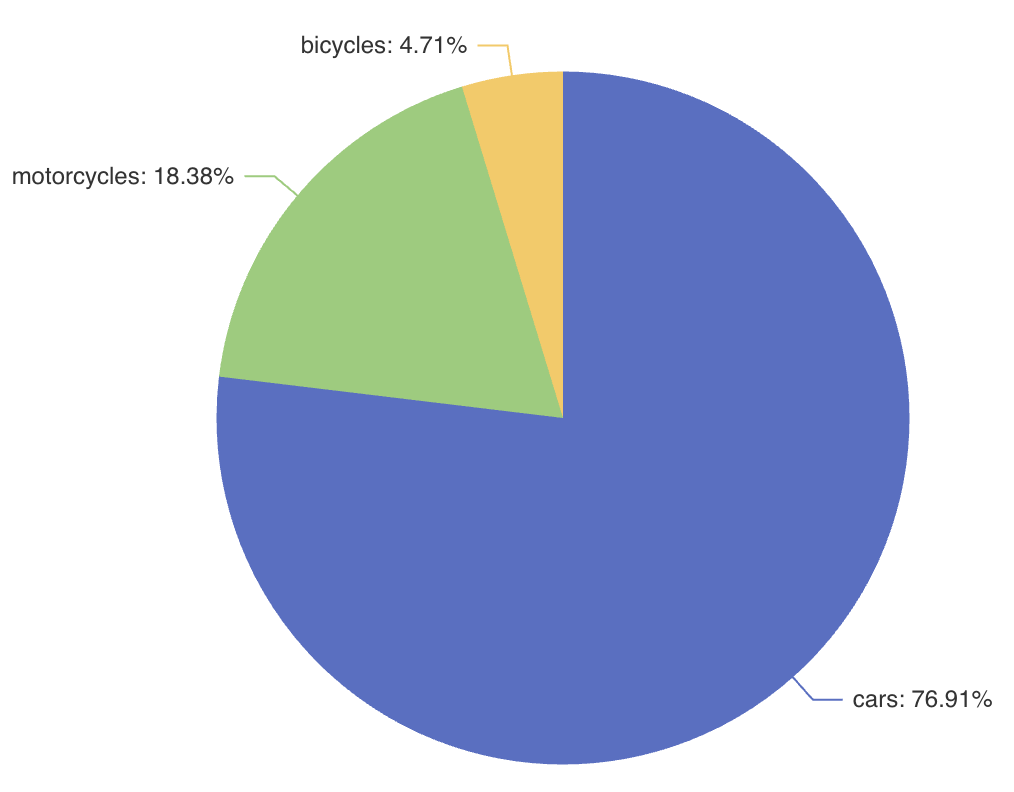

Получившаяся круговая диаграмма выглядит следующим образом:

chart component series 1
Элемент chart может включать несколько конфигураций series, в таком случае данные будут общими для всех типов графиков.

Title

ECharts

Свойство title отображает основной заголовок и подзаголовок графика, и настраивает содержание, позиционирование, выравнивание и стиль заголовка.

Например:

<charts:chart>
    <charts:title text="Vehicles" subtext="Ratio in 2012"
                  top="0" right="0" textAlign="CENTER">
        <charts:textStyle fontStyle="ITALIC"/>
    </charts:title>

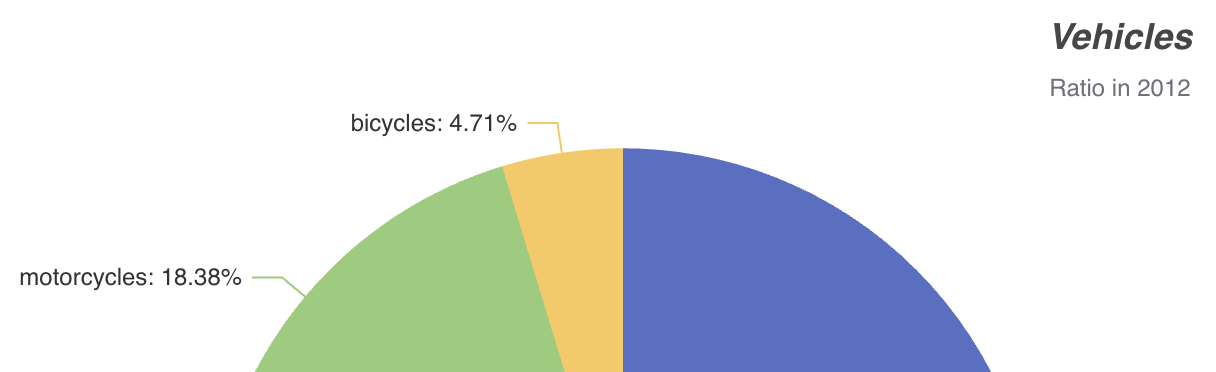

Эта конфигурация указывает основной заголовок и подзаголовок для графика, размещенные в верхнем правом углу с центрированным текстом и курсивным стилем:

chart component title 1

Legend

ECharts

Свойство legend отображает символ, цвет и название различных серий. Легенды можно щелкать, чтобы переключать отображение серий графика. Легенда автоматически генерируется на основе предоставленных данных.

<charts:chart>
    <charts:legend align="RIGHT"/>

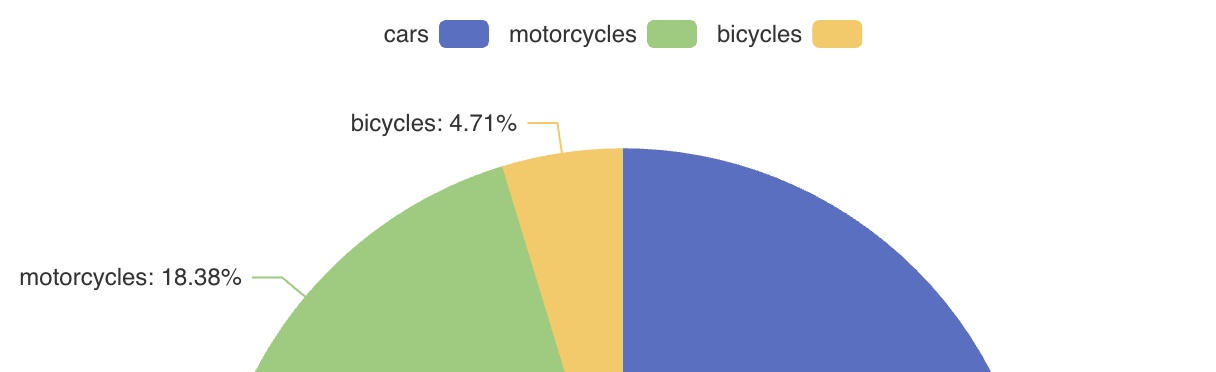

В этом примере отображается легенда с символами справа:

chart component legend 1

DataZoom

ECharts

Свойство dataZoom предоставляет две основные функции:

  • Inside data zoom позволяет пользователям масштабировать или перемещаться в координатных системах с помощью перетаскивания мышью, движения колесика мыши или жестов касания пальцем на сенсорных экранах.

  • Slider type data zoom предлагает различные функции для определения местоположения в пределах диапазона данных графика: миниатюры данных для быстрого обзора, масштабирование внутрь/наружу, выборка, перетаскивание для перемещения.

Например:

<charts:chart>
    <charts:dataZoom>
        <charts:insideDataZoom/>
        <charts:sliderDataZoom orientation="HORIZONTAL"/>
        <charts:sliderDataZoom orientation="VERTICAL" right="5%"/>
    </charts:dataZoom>

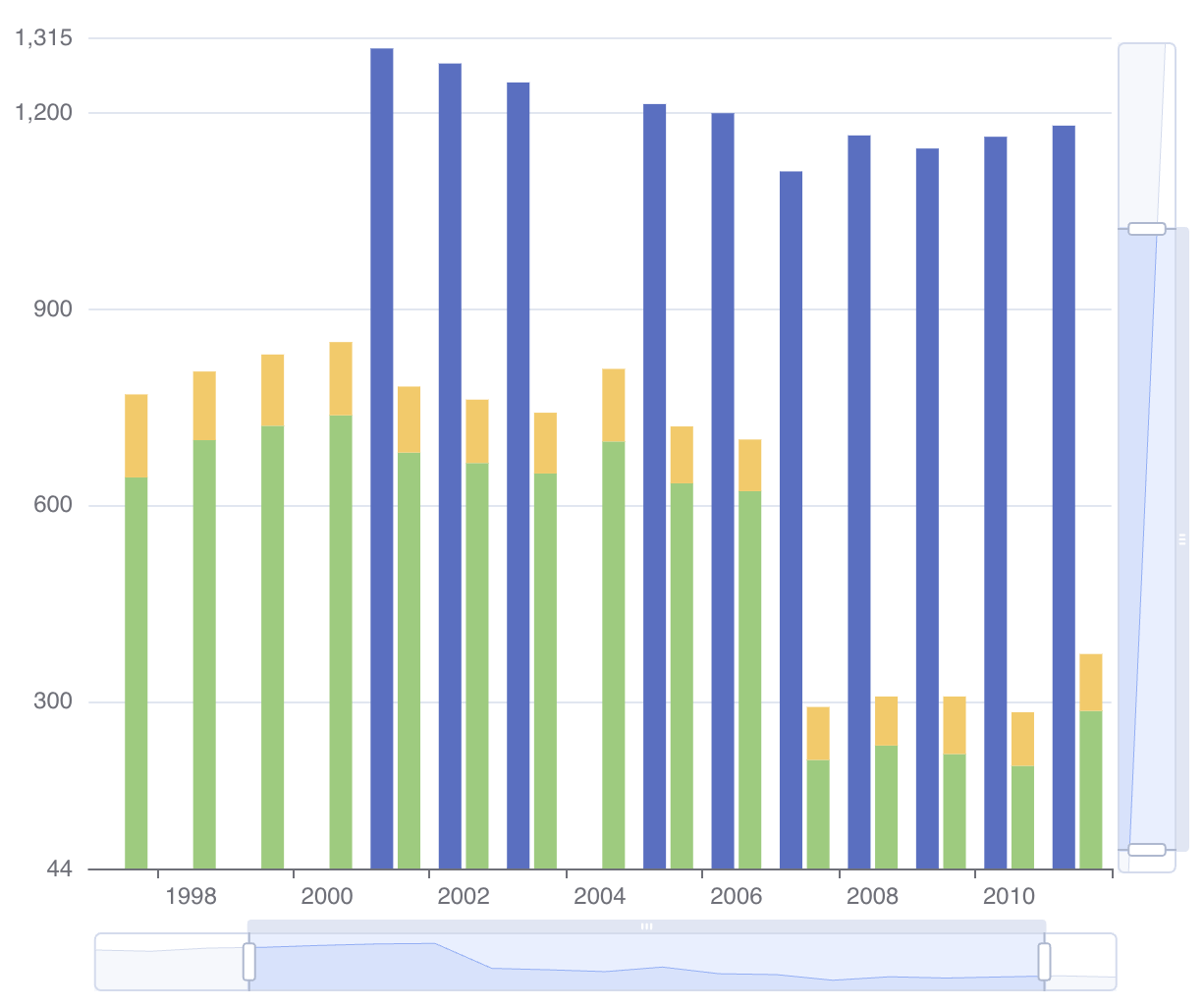

Обратите внимание на горизонтальные и вертикальные ползунки, отображаемые на графике:

chart component data zoom 1

NativeJson

Свойство nativeJson предоставляет возможность конфигурации с помощью непосредственной строки JSON, если Java API компонента или атрибутов XML недостаточно для выполнения необходимых настроек. Эта функция предоставляет доступ ко всем возможностям конфигурации ECharts.

Например:

<charts:chart>
    <charts:nativeJson>
        <![CDATA[{
            "title": {
                "text": "Vehicles",
                "subtext": "Ratio in 2012",
                "top": "0",
                "right": "0",
                "textAlign": "CENTER",
                "textStyle": {
                  "fontStyle": "italic"
                }
            }
        }]]>
    </charts:nativeJson>

Здесь элемент nativeJson настраивает заголовок графика так же, как в XML-конфигурации выше.

Конфигурация nativeJson объединяется с существующими свойствами и переопределяет соответствующие свойства, определенные в XML.

ToolBox

ECharts

Свойство toolbox предоставляет группу утилитных инструментов, которая включает в себя экспорт, просмотр данных, динамическое переключение типов, увеличение области данных и сброс настроек.

Например, следующая конфигурация добавляет возможность экспорта графика в виде изображения PNG:

<charts:chart>
    <charts:toolbox>
        <charts:features>
            <charts:saveAsImage title="Export to PNG" type="PNG"/>
        </charts:features>
    </charts:toolbox>

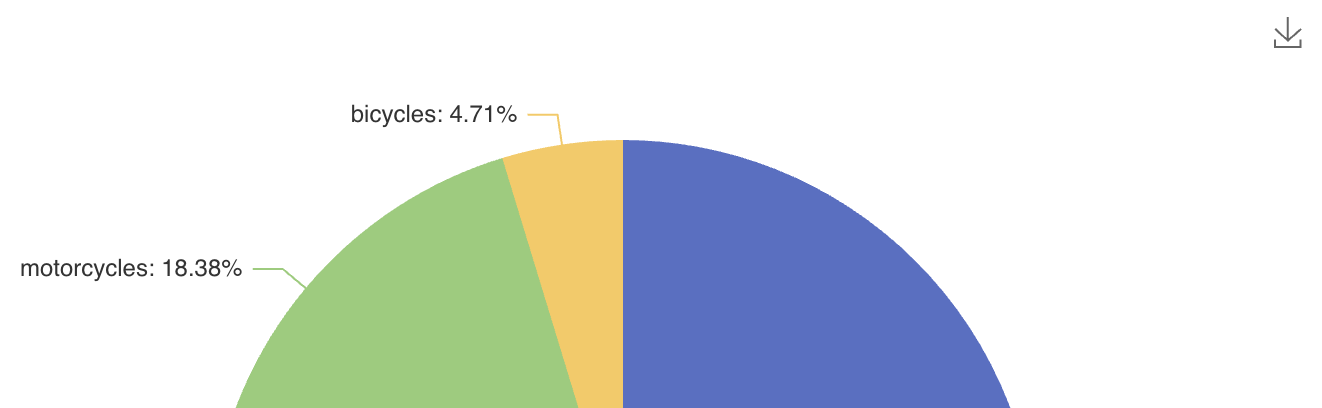

Обратите внимание на значок загрузки в правом верхнем углу графика:

chart component export 1
