Компонент карты

UI-компонент GeoMap отображает географические данные, предоставляемые слоями.

Карта строится путем наложения слоев. Изначально карта не имеет слоев.

Вы можете определить общие параметры карты вместе со слоями в XML-дескрипторе экрана.

Карта

Чтобы добавить компонент на экран, используйте Jmix Studio.

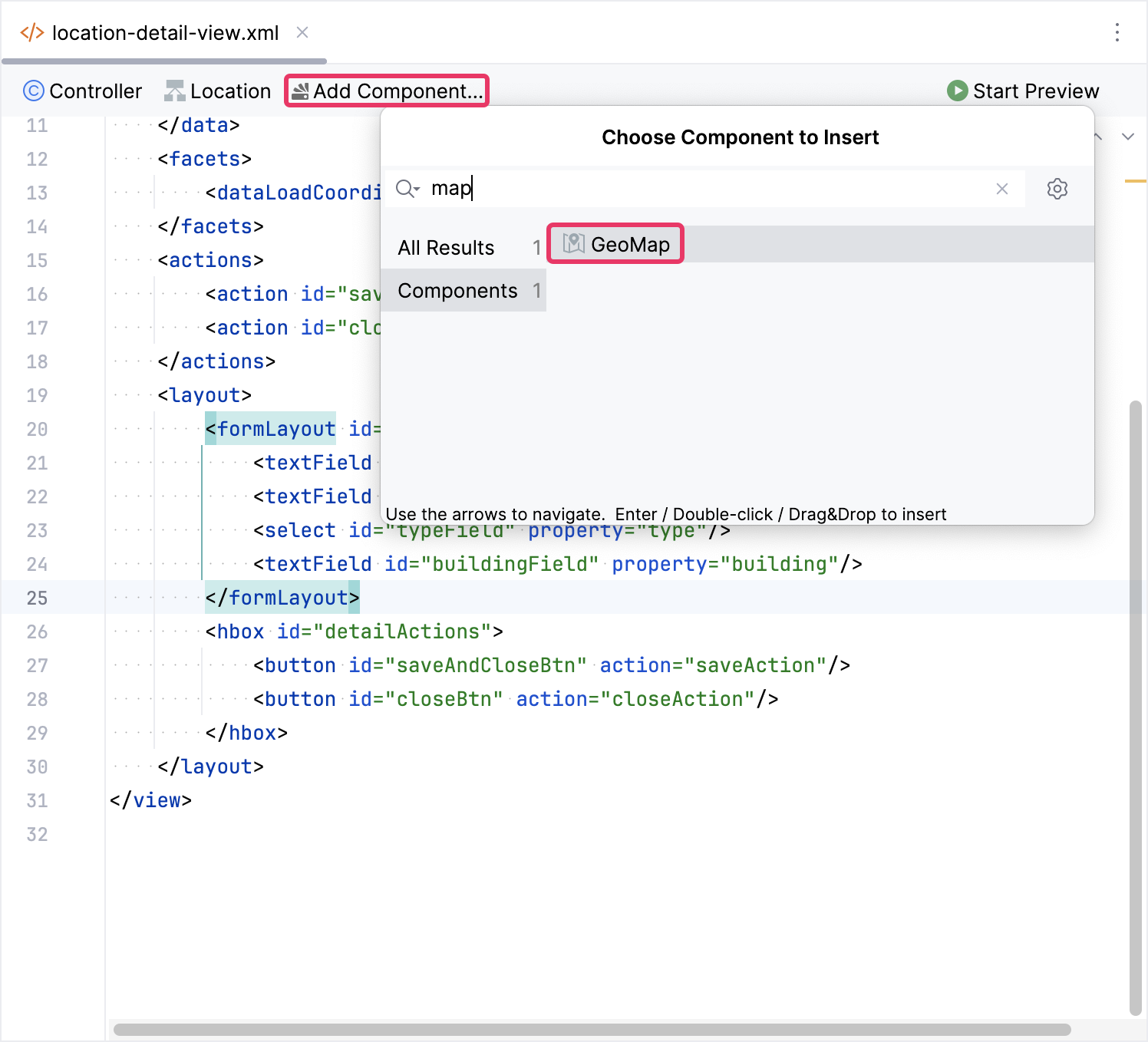

Нажмите Add Component на панели действий, найдите элемент GeoMap и дважды щелкните по нему.

adding map

Новый элемент geoMap будет добавлен как на панели структуры Jmix UI, так и в XML. Вы можете настраивать атрибуты, такие как id, height, width и т.д., так же, как это делается для других UI-компонентов.

<maps:geoMap id="map"
             height="100%"
             width="100%"/>

Если вы не используете дизайнер экранов, объявите пространство имен maps в XML-дескрипторе вашего экрана вручную:

<view xmlns="http://jmix.io/schema/flowui/view"
      xmlns:maps="http://jmix.io/schema/maps/ui"
      title="msg://mapBasicView.title">

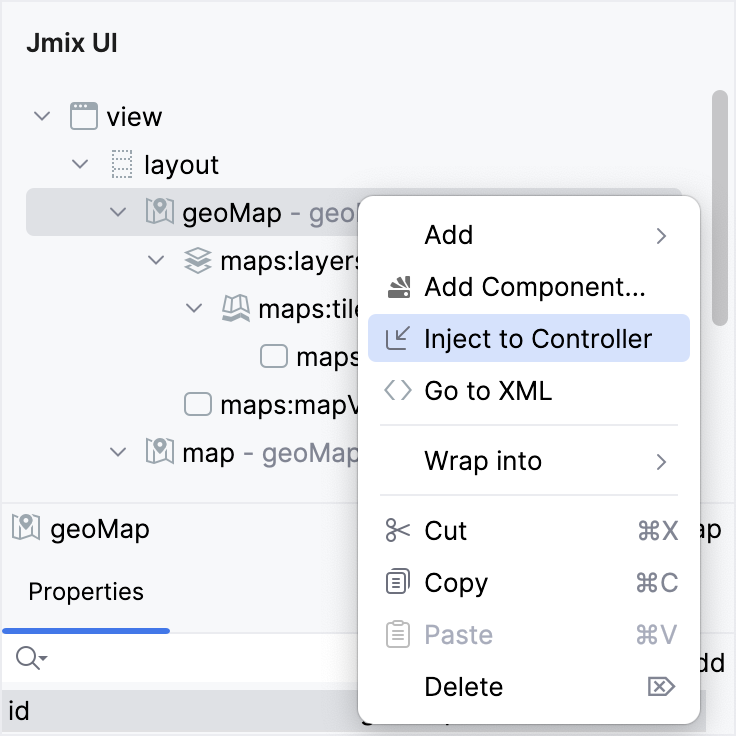

Вы можете инжектировать UI-компонент или слой карты в контроллер, используя действие Inject to Controller на панели структуры Jmix UI:

inject map from hierarchy

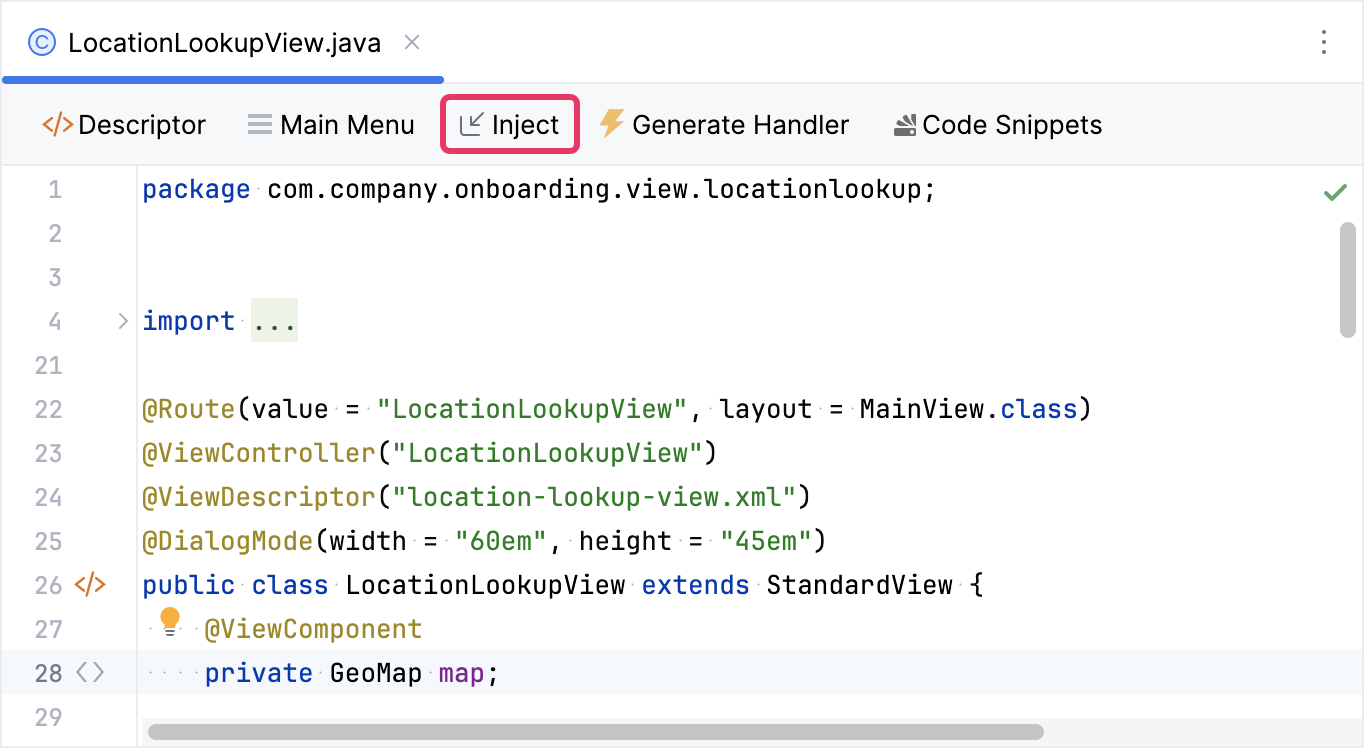

Альтернативно, вы можете использовать кнопку Inject, доступную на панели действий:

inject map
Чтобы компонент можно было инжектировать в контроллер, у него должен быть указан атрибут id.

Теперь вы можете взаимодействовать с компонентом GeoMap программно, обращаясь к его методам напрямую:

@ViewComponent
private GeoMap geoMap;

@Subscribe
public void onInit(final InitEvent event) {
    geoMap.addLayer(new TileLayer()
            .withSource(new OsmSource()
                    .withUrl("https://tile.openstreetmap.org/{z}/{x}/{y}.png")
                    .withOpaque(true)
                    .withMaxZoom(10)));
}

Слой

Компонент GeoMap может включать несколько слоев, которые отображают различные типы географической информации, такие как растровые слои и векторные слои.

Изначально карта не имеет слоев.

Например, давайте добавим TileLayer на карту.

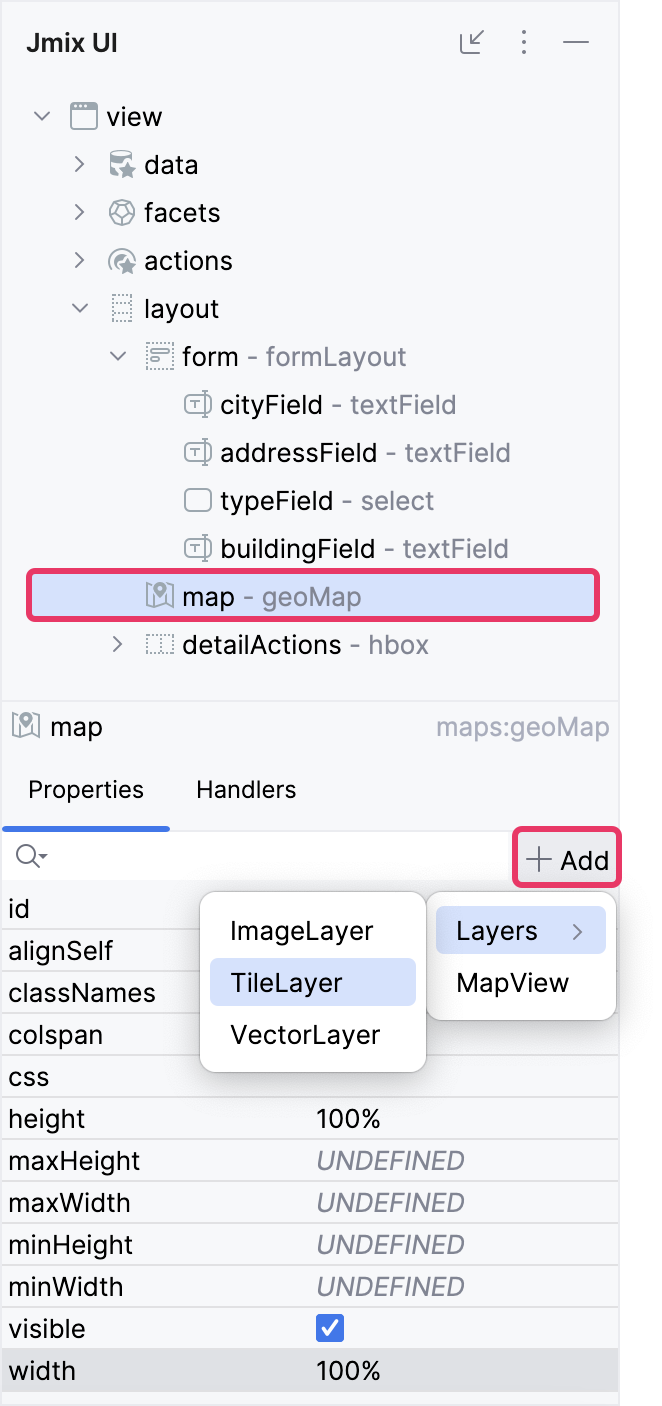

Выберите элемент geoMap на панели структуры Jmix UI или в XML-дескрипторе экрана, затем нажмите кнопку Add на панели инспектора. В выпадающем списке выберите Layers → TileLayer.

add tile layer

Вы можете инжектировать слой в контроллер и взаимодействовать с ним программно, обращаясь к его методам напрямую:

@ViewComponent("map.tile")
private TileLayer mapTile;

@Subscribe
public void onInit(final InitEvent event) {
    mapTile.setSource(new XyzSource()
            .withUrl("https://server.arcgisonline.com/ArcGIS/rest/services/World_Topo_Map/MapServer/tile/{z}/{y}/{x}"));
}

Источник

Источник представляет данные, которые используются для отрисовки слоев карты на компоненте карты. Источники предоставляют пространственную информацию, которая определяет содержимое и внешний вид слоев карты.

Например, давайте добавим OsmSource для тайлового слоя.

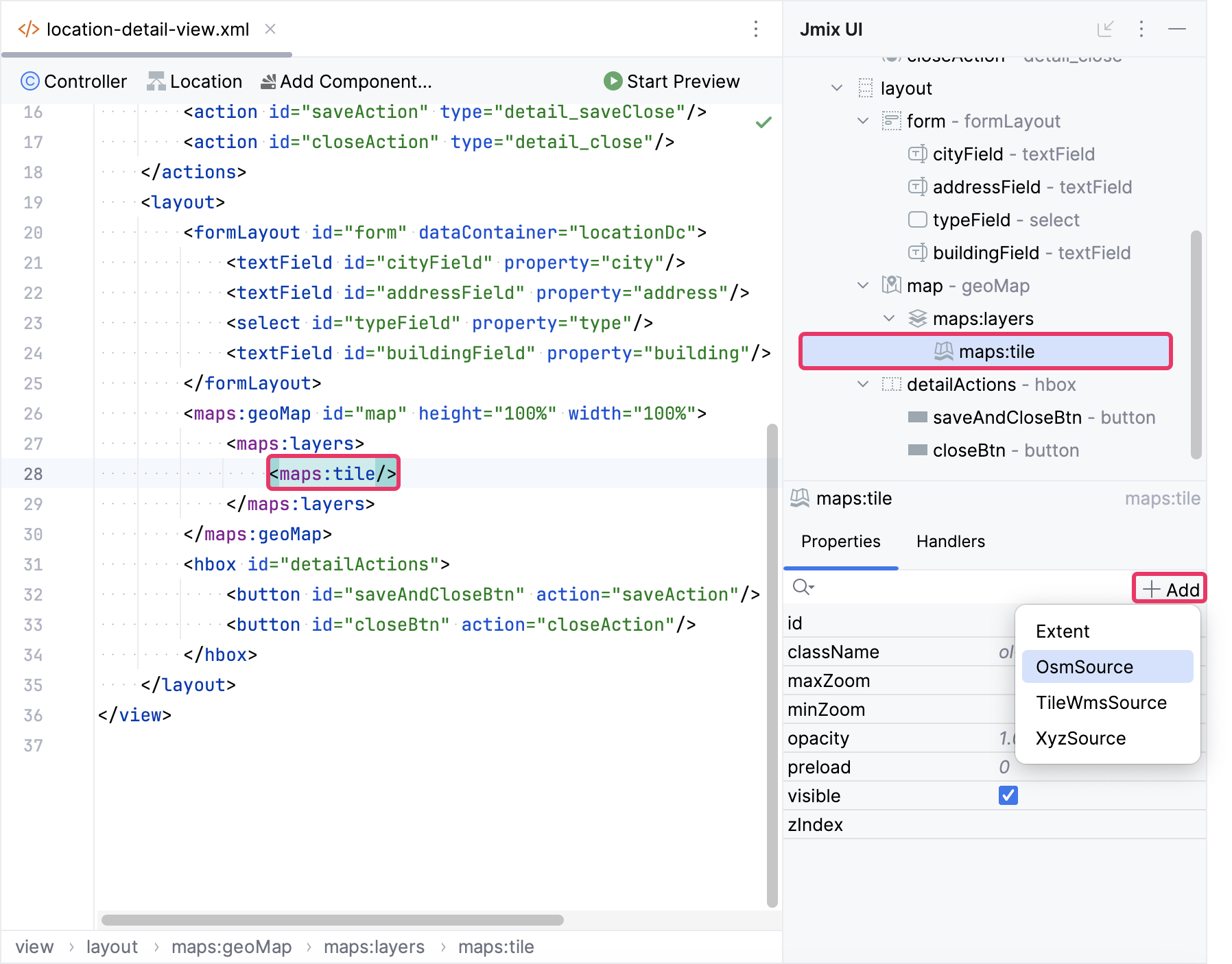

Выберите maps:tile на панели структуры Jmix UI или в XML-дескрипторе экрана, а затем нажмите кнопку Add на панели инспектора. В выпадающем списке выберите OsmSource.

add osmsource
<maps:layers>
    <maps:tile>
        <maps:osmSource attributions="© Your Attribution Info"
                        maxZoom="34"/>
    </maps:tile>
</maps:layers>

Вы можете инжектировать источник в контроллер и взаимодействовать с ним программно, обращаясь к его методам напрямую:

@ViewComponent("map.tile.osmSource")
private OsmSource osmSource;

@Subscribe
public void onInit(final InitEvent event) {
    osmSource.withUrl("https://tile.openstreetmap.org/{z}/{x}/{y}.png")
            .withMaxZoom(12)
            .withWrapX(false);
}

Отображение

Отображение (View) определяет, как карта отображается с точки зрения ее центра, уровня масштабирования, поворота и проекции. По сути, отображение задает начальное состояние карты при ее загрузке в пользовательском интерфейсе.

По умолчанию компонент geoMap отображает карту мира с начальным географическим центром в (0,0).

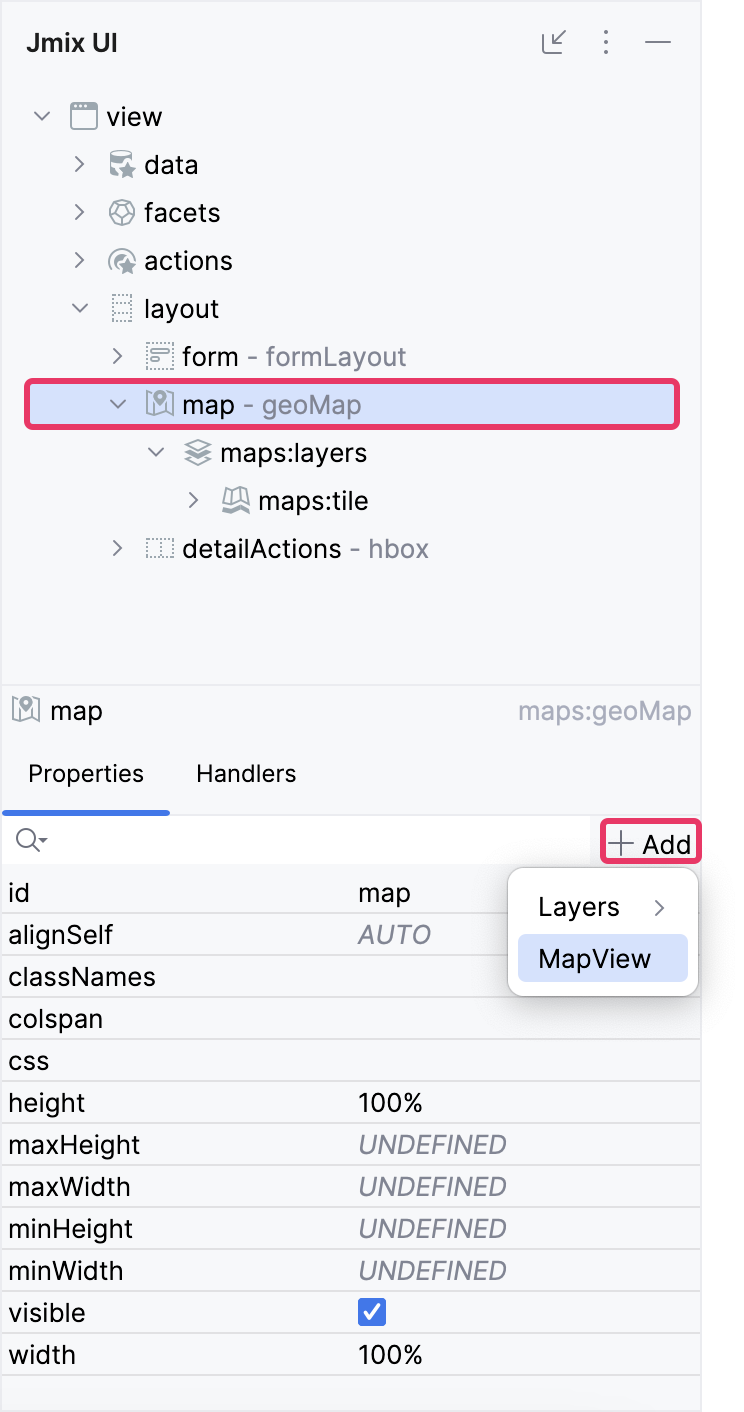

Выберите geoMap на панели структуры Jmix UI или в XML-дескрипторе экрана, а затем нажмите кнопку Add на панели инспектора. В выпадающем списке выберите MapView.

add map view
<maps:mapView centerX="10.872461786203276"
              centerY="48.36928140366503"
              zoom="4.0"/>

Вы можете указать дополнительные параметры:

  • centerX определяет широту начального географического центра карты. Передается в объект org.locationtech.jts.geom.Coordinate.

  • centerY определяет долготу начального географического центра карты. Передается в объект org.locationtech.jts.geom.Coordinate.

  • maxZoom - устанавливает максимальный уровень масштабирования для отображения.

  • minZoom - устанавливает минимальный уровень масштабирования для отображения.

  • projection относится к системе координат, в которой отображается карта. Распространенные проекции включают EPSG:3857 и EPSG:4326. Проекция по умолчанию - EPSG:3857. Вы можете установить пользовательскую проекцию в специальном внутреннем элементе projection. Подробнее смотрите Projection.

  • rotation - устанавливает поворот для отображения в радианах (положительный поворот по часовой стрелке, 0 означает Север). Подробнее смотрите setRotation.

  • zoom определяет конкретный уровень масштабирования. Уровень масштабирования начинается с 0, представляя вид с максимальным отдалением, и постепенно увеличивается по мере приближения.

Экстент

Экстент (extent) задает географические границы отображения карты или конкретного слоя в терминах координат, определяя видимую область на карте.

Экстент обычно определяется минимальными (левый верхний угол) и максимальными (правый нижний угол) значениями координат в форме [minX, minY, maxX, maxY], представляя ограничивающую рамку области.

Выберите слой или элемент mapView на панели структуры Jmix UI или в XML-дескрипторе экрана, а затем нажмите кнопку Add на панели инспектора. В выпадающем списке выберите Extent и настройте атрибуты minX, minY, maxX и maxY, как указано ниже.

<maps:mapView centerY="51.0"
              centerX="40.0"
              zoom="4.0">
    <maps:extent minX="-15.0"
                 minY="30.0"
                 maxX="40.0"
                 maxY="60.0"/>
</maps:mapView>
