6. Работа с изображениями

В этой главе вы добавите атрибут picture к сущности User и узнаете, как загружать и отображать изображения в пользовательском интерфейсе.

Добавление атрибута-ссылки на файл

Jmix позволяет хранить загруженные файлы вне базы данных в так называемом файловом хранилище (file storage). В простом случае это каталог файловой системы со специальной структурой. Чтобы связать файл, расположенный в файловом хранилище, с сущностью, необходимо создать атрибут типа FileRef.

Давайте создадим такой атрибут для управления изображением пользователя.

Если ваше приложение запущено, остановите его с помощью кнопки Stop ( suspend ) на главной панели инструментов.

Дважды щелкните на сущности User в окне инструментов Jmix и выберите атрибут joiningDate (чтобы добавить новый атрибут после него).

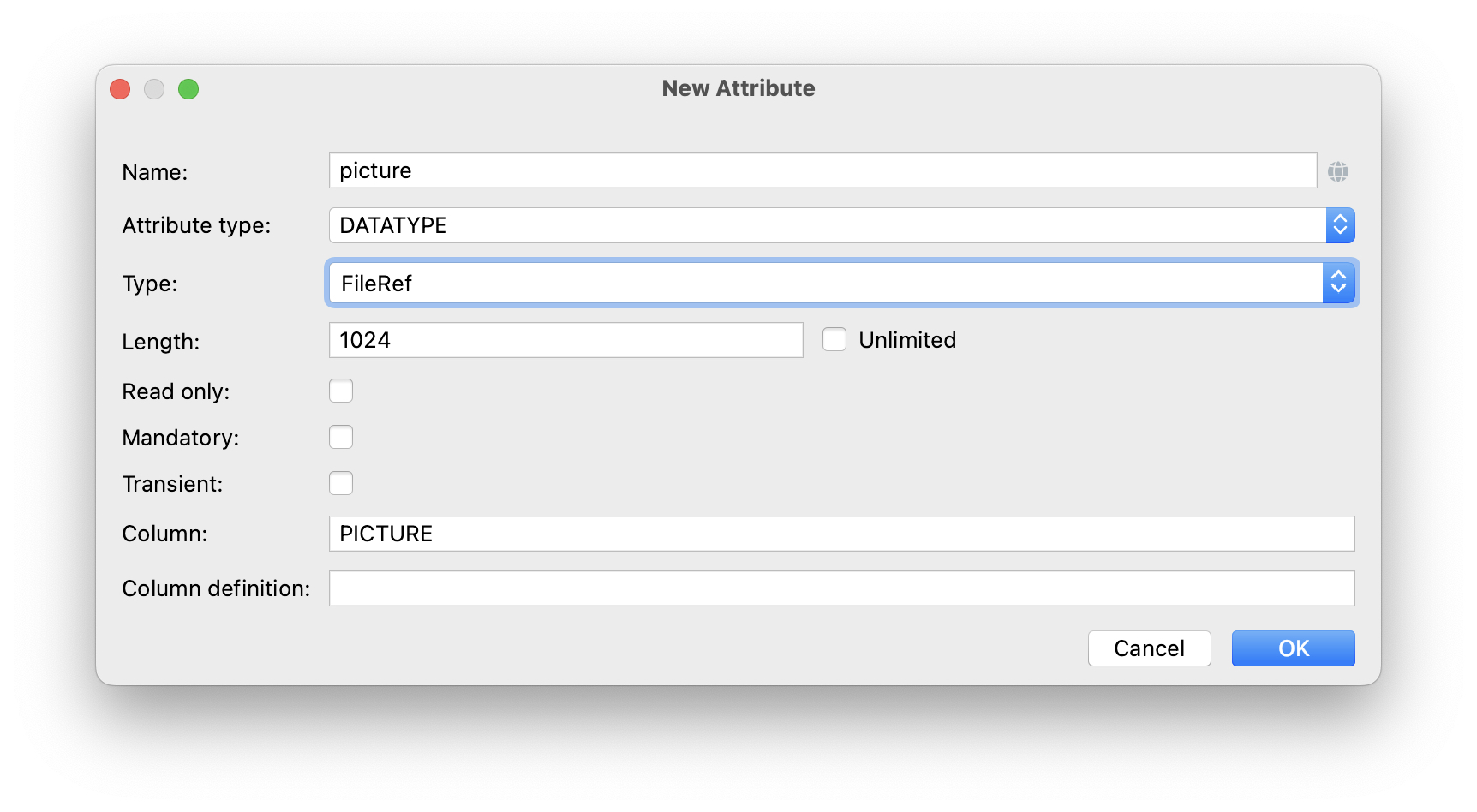

Нажмите на кнопку Add ( add ) на панели Attributes. В диалоговом окне New Attribute введите picture в поле Name и выберите FileRef в раскрывающемся списке Type:

Примите предложенное значение (1024) в поле Length. Для атрибута FileRef это значение определяет длину столбца для хранения ссылки, а не сам файл. Таким образом, значение свойства Length не ограничивает размер файла.

Нажмите на кнопку OK.

Выберите атрибут picture и нажмите на кнопку Add to Views ( add attribute to screens ) на панели Attributes.

В появившемся диалоговом окне будут показаны все экраны, на которых отображается сущность User. Выберите экран User.detail и нажмите OK.

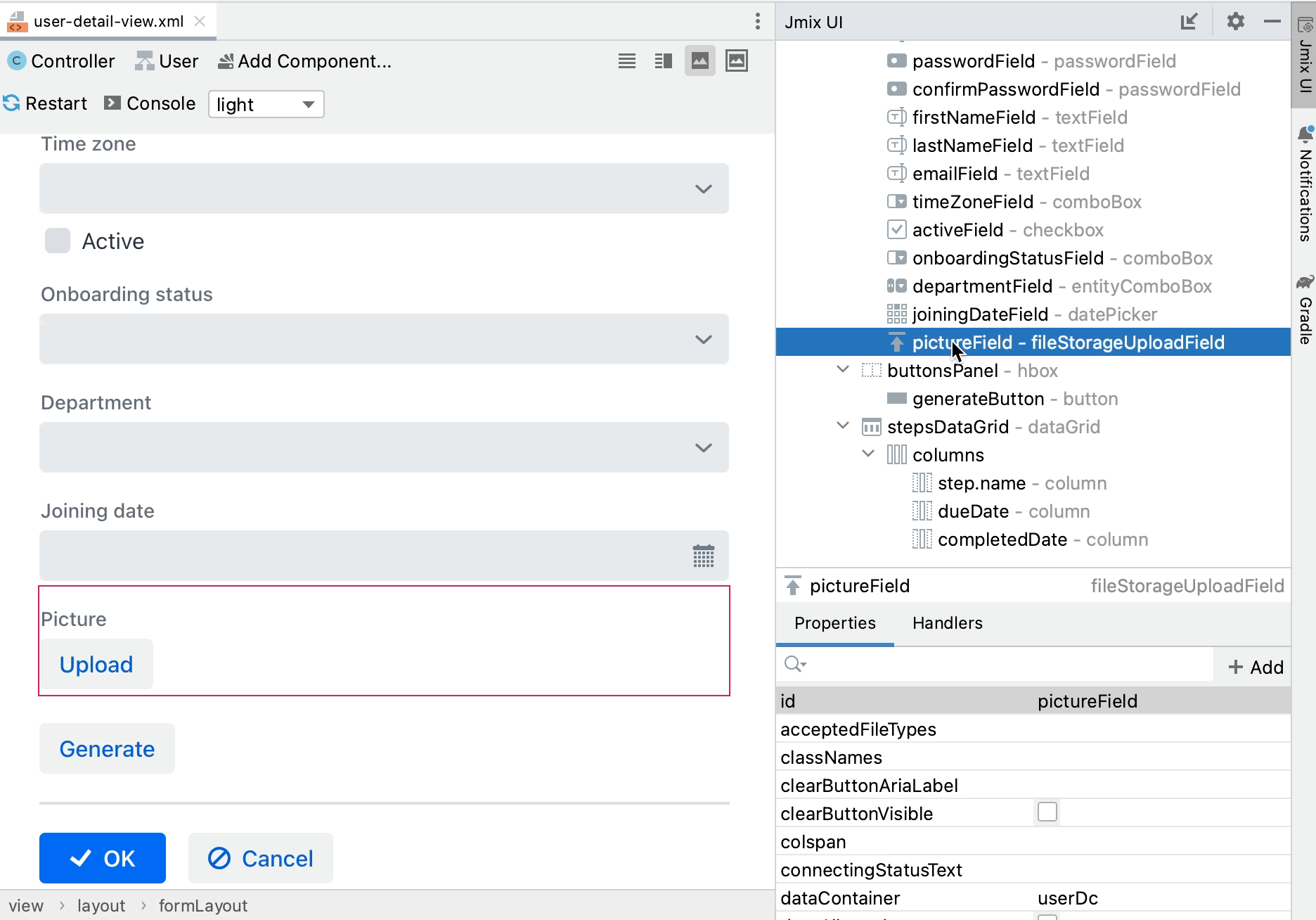

Studio создаст компонент pictureField в форме экрана User.detail:

<formLayout id="form" dataContainer="userDc">
    ...
    <fileStorageUploadField id="pictureField" property="picture"/>
</formLayout>

Нажмите на кнопку Debug ( start debugger ) на главной панели инструментов.

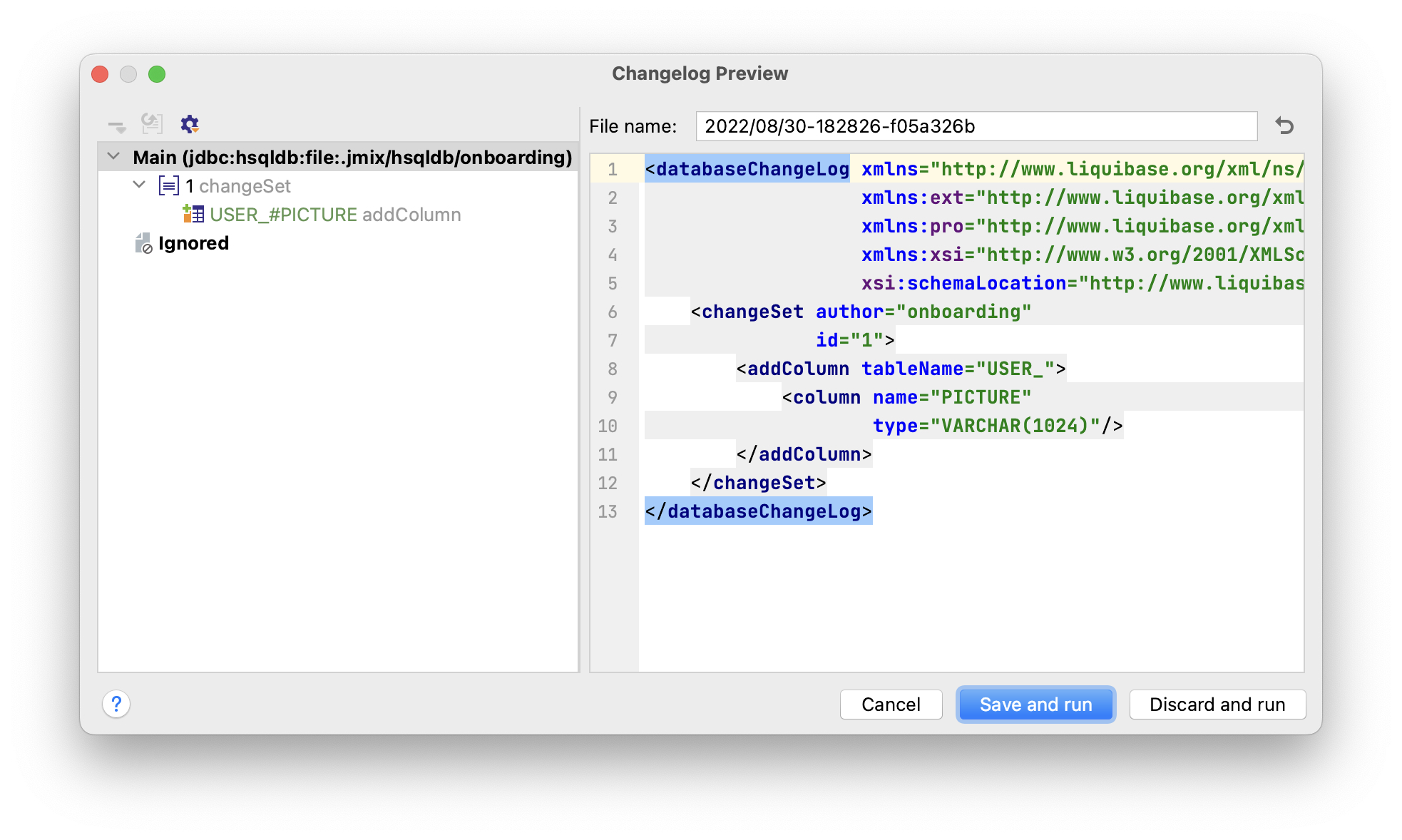

Перед запуском приложения Studio сгенерирует Liquibase changelog:

Как вы можете видеть, changelog содержит команду для добавления столбца PICTURE в таблицу USER_. Столбец имеет тип VARCHAR(1024), потому что ссылка на файл на самом деле является строкой.

Нажмите на кнопку Save and run.

Студия выполнит changelog, затем соберет и запустит приложение.

Откройте http://localhost:8080 в вашем веб-браузере и войдите в приложение с учетными данными администратора (admin / admin).

Раскройте меню Application и нажмите на подпункт Users.

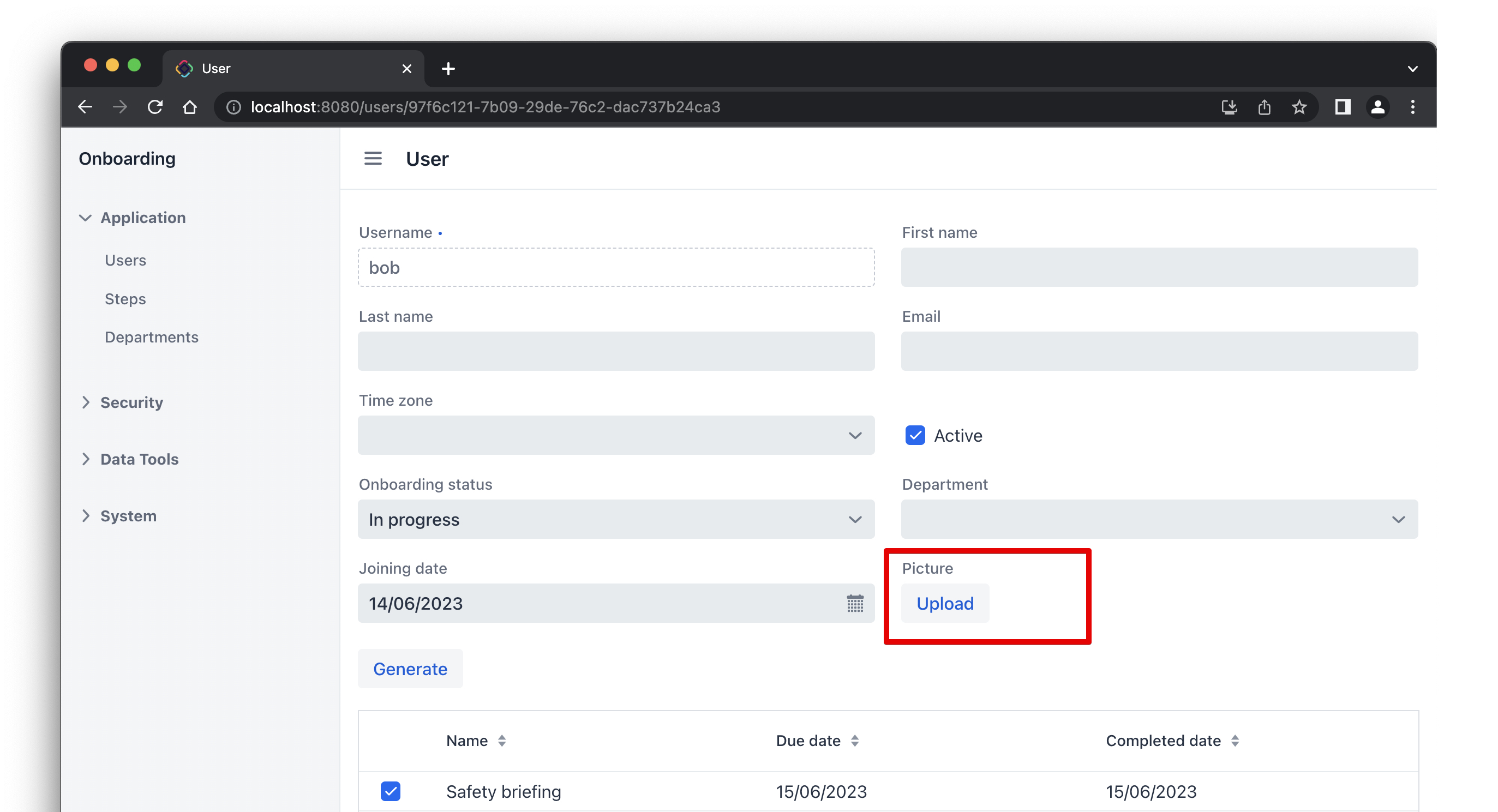

Выделите пользователя в таблице и нажмите на кнопку Edit. UI-компонент для загрузки изображения показан на форме:

Отображение изображения в форме

В этом разделе вы улучшите экран деталей, чтобы отобразить загруженное изображение в форме.

Сначала оберните компонент fileStorageUpload в сворачиваемый контейнер Details:

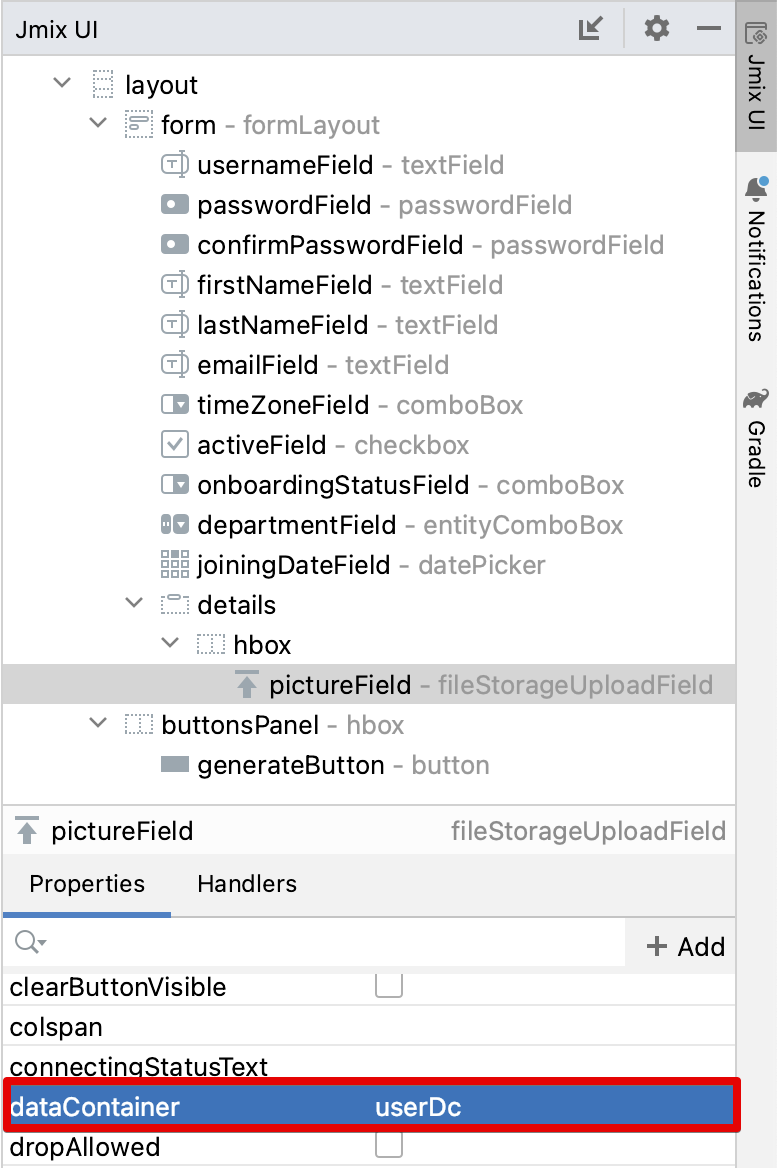

Теперь компонент fileStorageUpload расположен не непосредственно в formLayout, который определяет контейнер данных для своих вложенных компонентов. Поэтому необходимо установить свойство dataContainer в fileStorageUpload явно:

Затем добавьте компонент image и установите следующие атрибуты:

<details summaryText="Picture">
    <hbox>
        <fileStorageUploadField id="pictureField" dataContainer="userDc" property="picture"/>
        <image id="image" property="picture" dataContainer="userDc" height="10em" width="10em"
            classNames="user-picture"/>
    </hbox>
</details>

dataContainer="userDc" property="picture" связывают компонент image с атрибутом picture сущности User.
classNames="user-picture" указывает класс CSS, который задается далее.

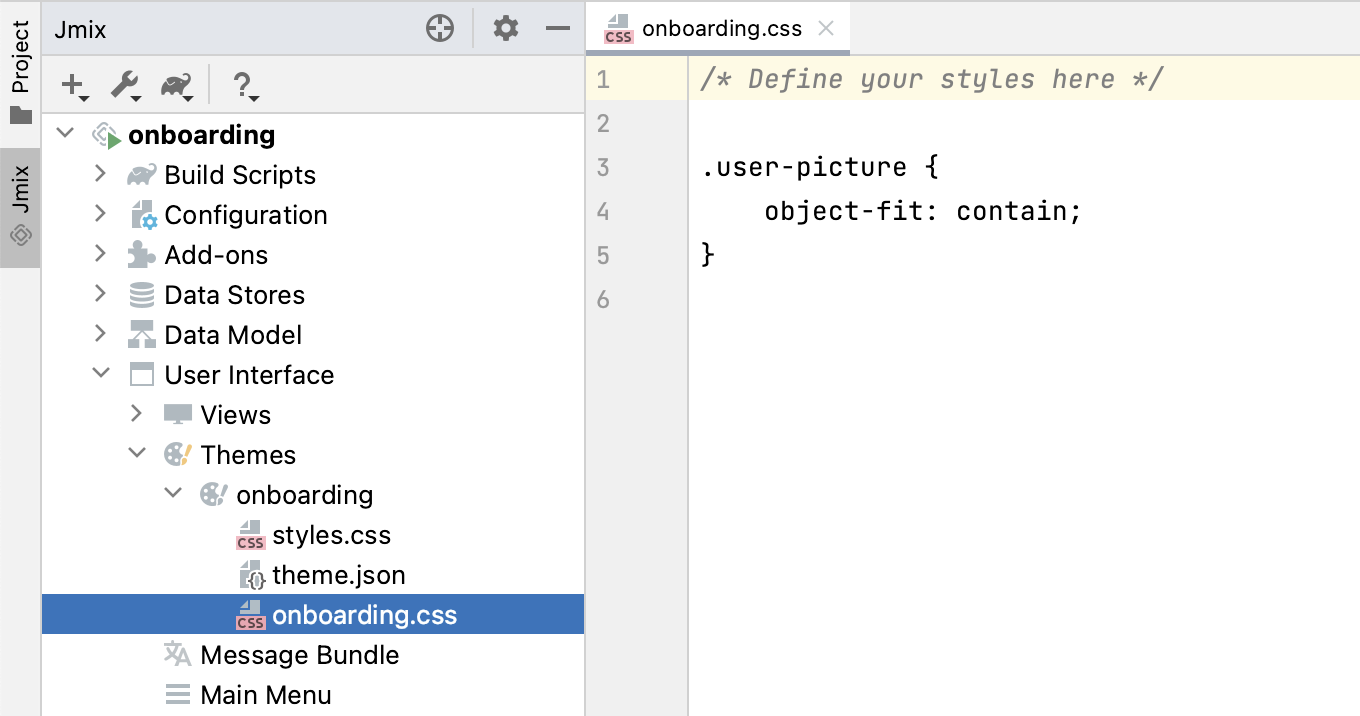

Откройте файл onboarding.css из раздела User Interface → Themes и задайте класс user-picture:

Свойство object-fit: contain гарантирует, что изображение заполнит всю выделенную область, но сохранит пропорции.

.user-picture {
    object-fit: contain;
}

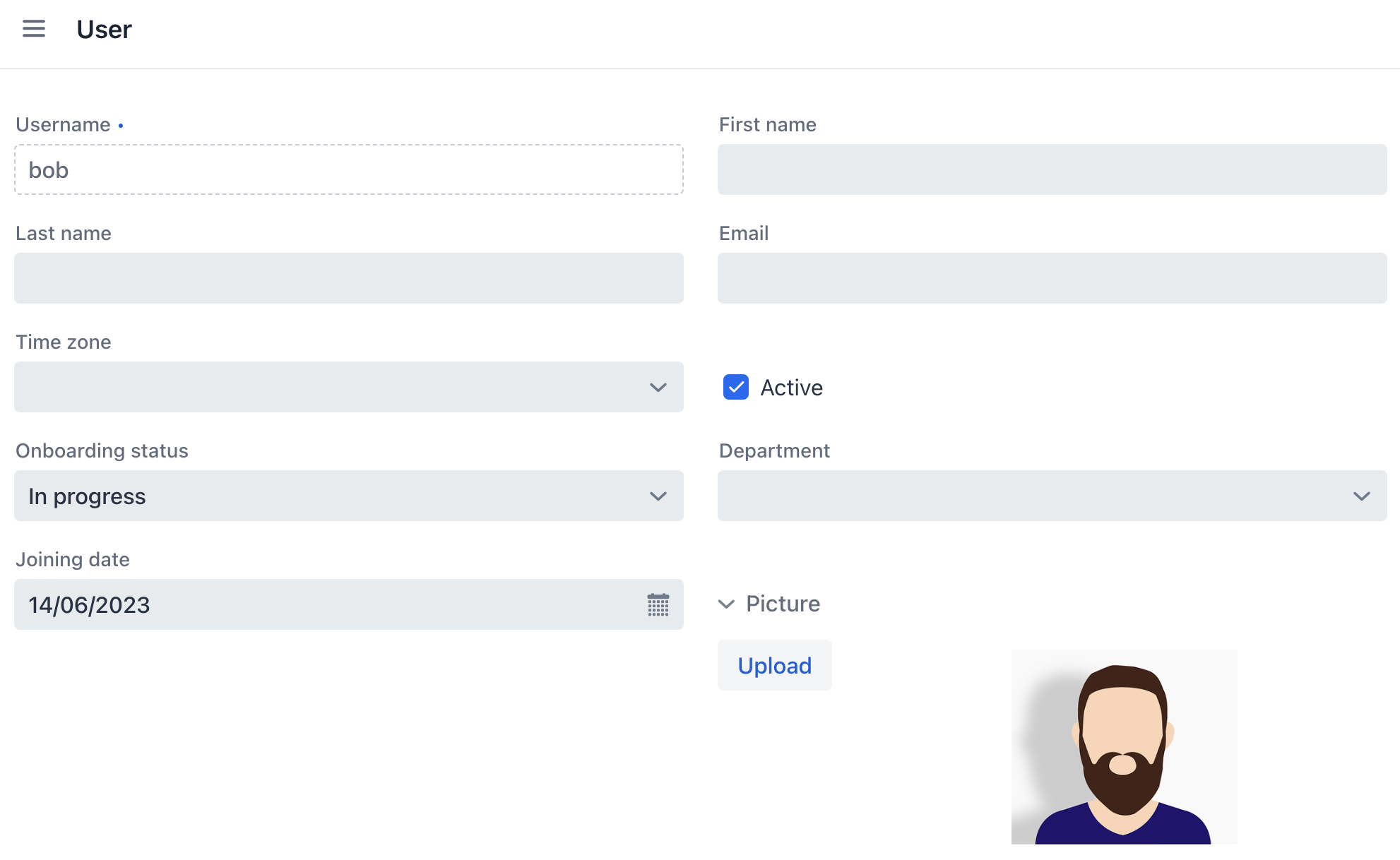

Нажмите Ctrl/Cmd+S и переключитесь на запущенное приложение. Обновите экран деталей пользователя и попробуйте загрузить изображение:

Отображение изображения в таблице

Давайте создадим колонку для отображения изображения в таблице экрана User.list.

Откройте user-list-view.xml и добавьте следующую колонку в usersDataGrid:

<columns resizable="true">
    <column key="picture" sortable="false" flexGrow="0" resizable="false"/>

Добавьте следующие поля в класс UserListView:

@ViewComponent
private DataGrid<User> usersDataGrid;

@Autowired
private UiComponents uiComponents;

@Autowired
private FileStorage fileStorage;

Вы можете использовать кнопку Inject в верхней панели действий редактора, чтобы инжектировать зависимости в контроллеры экрана и бины Spring.

Выберите колонку picture в иерархии, переключитесь на вкладку Handlers инспектора и создайте обработчик `renderer. Реализуйте его следующим образом:

@Supply(to = "usersDataGrid.picture", subject = "renderer")
private Renderer<User> usersDataGridPictureRenderer() {
    return new ComponentRenderer<>(user -> { (1)
        FileRef fileRef = user.getPicture();
        if (fileRef != null) {
            Image image = uiComponents.create(Image.class);  (2)
            image.setWidth("30px");
            image.setHeight("30px");
            StreamResource streamResource = new StreamResource(
                    fileRef.getFileName(),
                    () -> fileStorage.openStream(fileRef));
            image.setSrc(streamResource); (3)
            image.setClassName("user-picture");

            return image; (4)
        } else {
            return null;
        }
    });
}

1	Метод возвращает объект `Renderer`, создающий UI-компонент, отображаемый в ячейках колонки. Рендерер принимает экземпляр сущности данной строки.
2	Экземпляр компонента `Image` создается с помощью фабрики компонентов `UiComponents`.
3	Компонент изображения получает свое содержимое из файлового хранилища по ссылке, хранящейся в атрибуте `picture` сущности `User`.
4	Рендерер возвращает визуальный компонент, который будет отображаться в ячейках колонки.

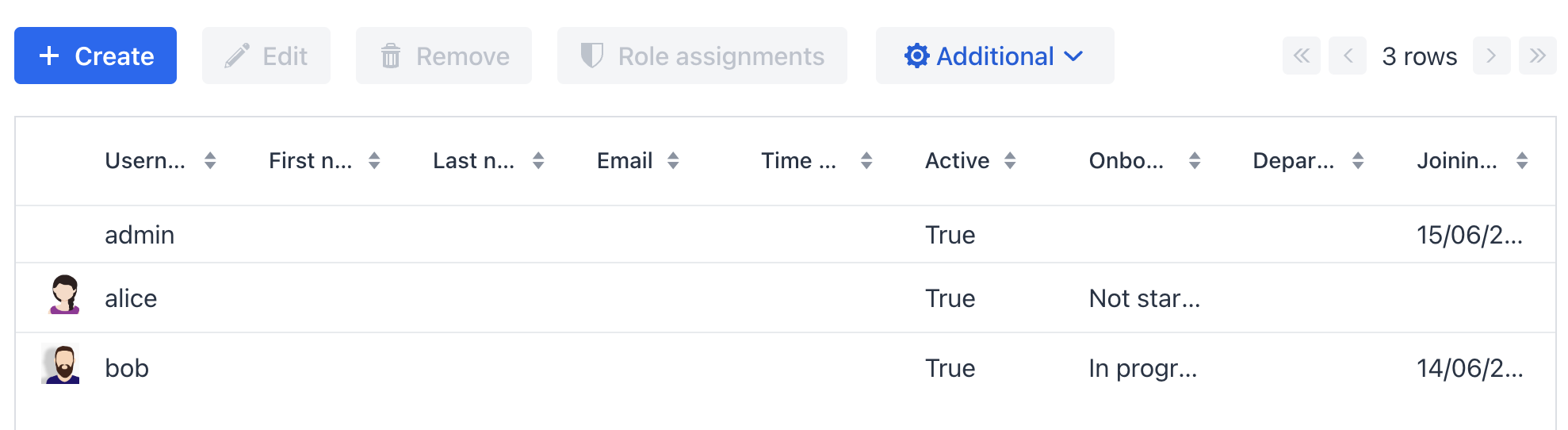

Нажмите Ctrl/Cmd+S и переключитесь на запущенное приложение. Обновите экран списка пользователей. Вы увидите изображение пользователя в первой колонке таблицы:

Резюме

В этом разделе вы добавили возможность загружать и показывать изображение пользователя.

Вы узнали, что:

Загруженные файлы могут храниться в файловом хранилище и связываться с сущностями с использованием атрибутов типа FileRef.
Компонент fileStorageUploadField позволяет загружать файлы, сохранять их в хранилище файлов и связывать с атрибутом сущности.
Компонент image может отображать изображения, сохраненные в файловом хранилище.
