Круговая диаграмма

В этом разделе вы:

  • Создадите круговую диаграмму

  • Добавите атрибут formatter

  • Привяжите данные через Data Provider

Настройка круговой диаграммы

Круговая диаграмма будет отображать распределение пользователей по различным статусам адаптации.

Щелкните по элементу formLayout в user-list-view.xml.

Затем выберите Add Component на панели действий, найдите и выберите элемент Chart. Настройте атрибуты id, height и width следующим образом.

<charts:chart id="pie" width="40em" height="80%" minHeight="30em" alignSelf="STRETCH">

Чтобы включить pie серию в ваш график, выберите элемент chart и выберите Add → Series → Pie. Добавьте атрибут name со значением Onboarding Status и атрибут radius, чтобы настроить размер вашего пирога следующим образом.

<charts:pie name="Onboarding Status" radius="50% 80%">

Форматирование значений

Атрибут formatter в серии круговой диаграммы поддерживает строковые шаблоны и функции обратного вызова для форматирования данных.

Чтобы отобразить статус адаптации и процент пользователей в этом статусе в каждом сегменте круговой диаграммы, выберите элемент label, затем выберите Add → Label.

Установите атрибут formatter элемента label в "{b} : %{d}", где:

  • {b}: Представляет имя элемента данных (категория) - в этом контексте это статус адаптации, например, "Not Started", "In Progress", или "Completed".

  • {d}: Представляет процент от общего количества, который составляет этот элемент данных (категория).

<charts:series>
    <charts:pie name="Onboarding Status" radius="50% 80%">
        <charts:label formatter="{b} : {d}%"/>
    </charts:pie>
</charts:series>

Привязка данных с использованием Data Provider

Круговая диаграмма должна отображать статусы адаптации в процентах. Данные не поступают напрямую из одного атрибута сущности и требуют агрегации на основе статусов пользователей. Поэтому вам понадобится Data Provider, чтобы передать агрегированные данные в DataSet в контроллере.

Перейдите в класс контроллера, и инжектируйте компонент круговой диаграммы для программного взаимодействия с компонентом диаграммы.

@ViewComponent
protected Chart pie;

Чтобы обработать данные при инициализации экрана, создайте обработчик InitEvent.

В методе onInit() вы получите количество пользователей в соответствии с их статусом адаптации и передадите эту информацию в класс DataSet.

Используйте DataManager для загрузки общего количества пользователей в каждой категории статуса адаптации следующим образом:

final Integer notStarted = dataManager.loadValue(
                "select count(u) from User u where u.onboardingStatus = :onboardingStatus",
                Integer.class
        )
        .parameter("onboardingStatus", OnboardingStatus.NOT_STARTED)
        .one();

final Integer inProgress = dataManager.loadValue(
                "select count(u) from User u where u.onboardingStatus = :onboardingStatus",
                Integer.class
        )
        .parameter("onboardingStatus", OnboardingStatus.IN_PROGRESS)
        .one();


final Integer completed = dataManager.loadValue(
                "select count(u) from User u where u.onboardingStatus = :onboardingStatus",
                Integer.class
        )
        .parameter("onboardingStatus", OnboardingStatus.COMPLETED)
        .one();

Затем создайте ListChartItems для хранения данных диаграммы. Создайте экземпляры MapDataItem для каждого статуса адаптации, сопоставляя имя статуса с его количеством.

Привяжите подготовленные элементы данных к круговой диаграмме. Как и с XML элементом dataSet, определите categoryField как имя статуса и valueField как размер списка.

Вы должны получить следующий метод по завершении этого раздела:

@Subscribe
public void onInit(final InitEvent event) {
    final Integer notStarted = dataManager.loadValue(
                    "select count(u) from User u where u.onboardingStatus = :onboardingStatus",
                    Integer.class
            )
            .parameter("onboardingStatus", OnboardingStatus.NOT_STARTED)
            .one();

    final Integer inProgress = dataManager.loadValue(
                    "select count(u) from User u where u.onboardingStatus = :onboardingStatus",
                    Integer.class
            )
            .parameter("onboardingStatus", OnboardingStatus.IN_PROGRESS)
            .one();


    final Integer completed = dataManager.loadValue(
                    "select count(u) from User u where u.onboardingStatus = :onboardingStatus",
                    Integer.class
            )
            .parameter("onboardingStatus", OnboardingStatus.COMPLETED)
            .one();
    ListChartItems<MapDataItem> items = new ListChartItems<>(
            new MapDataItem(Map.of("category", "Completed", "value", notStarted)),
            new MapDataItem(Map.of("category", "Not Started", "value", inProgress)),
            new MapDataItem(Map.of("category", "In Progress", "value", completed))
        );


    pie.setDataSet(
            new DataSet()
                    .withSource(
                            new DataSet.Source<MapDataItem>()
                                    .withDataProvider(items)
                                    .withCategoryField("category")
                                    .withValueField("value")
                    )
    );
}

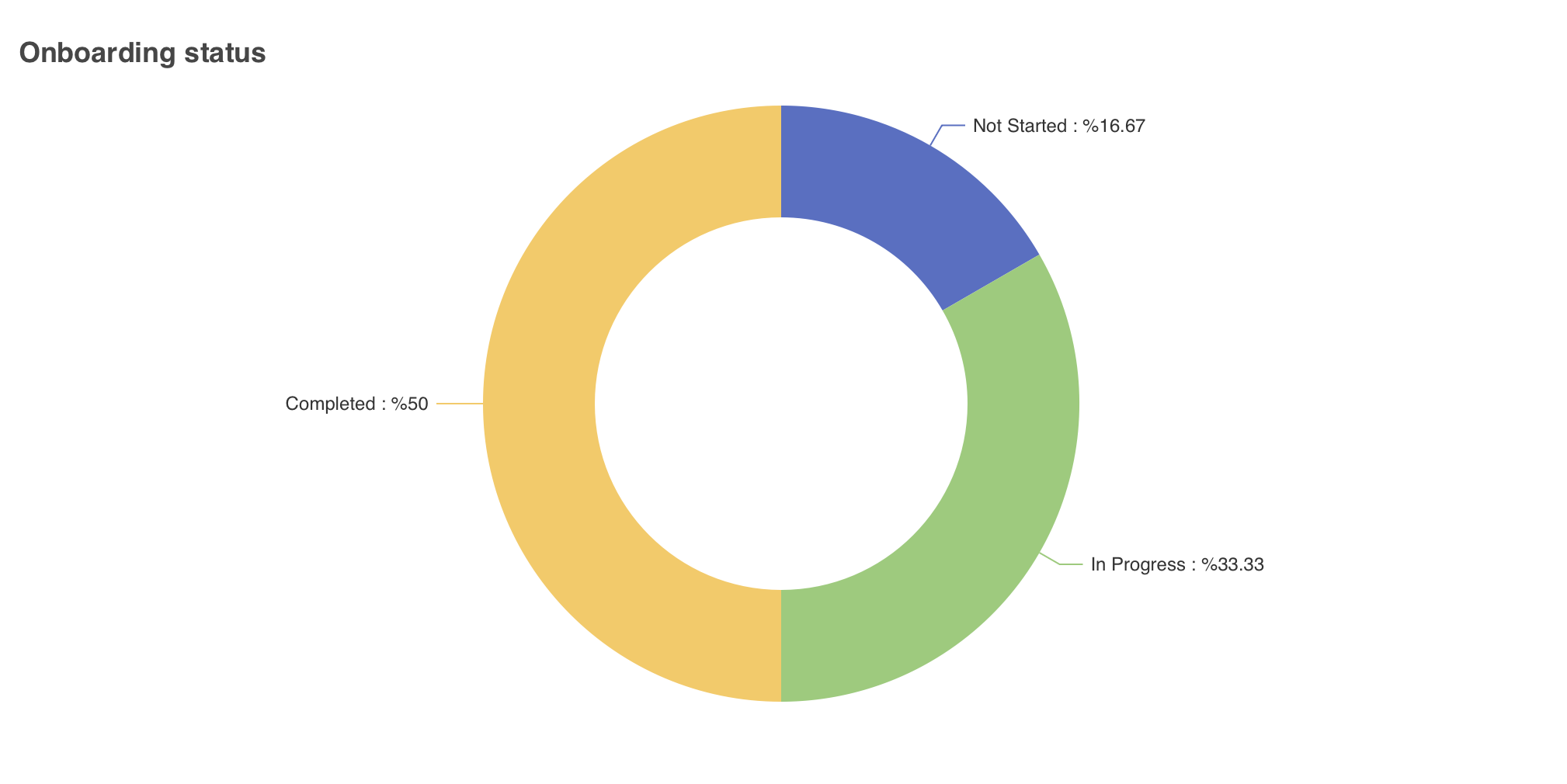

Эта круговая диаграмма визуализирует процент сотрудников по статусу адаптации.
