Привязка данных

DataProvider

Элемент dataSet принимает реализацию DataProvider в качестве источника данных. Экземпляр DataProvider передается в метод withDataProvider() из элемента DataSet.Source компонента графика.

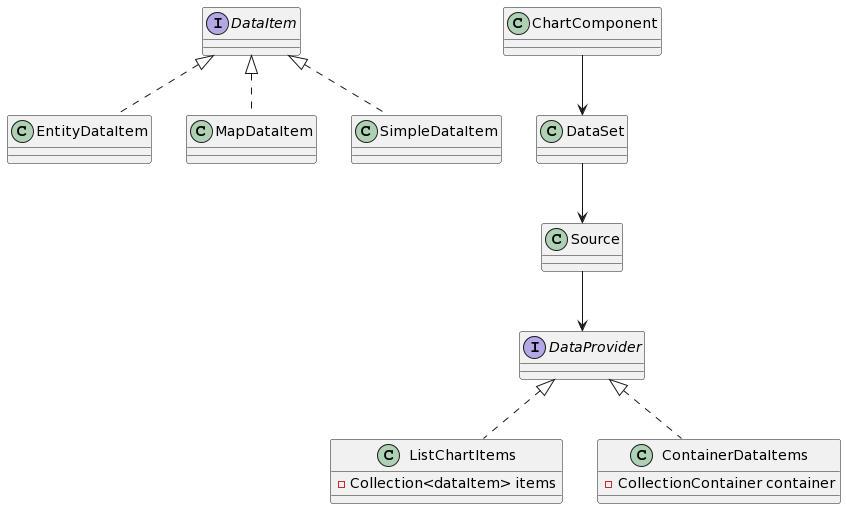

data binding diagram

Интерфейс DataProvider имеет две стандартные реализации: классы ListChartItems и ContainerChartItems. Выбор между ChartDataItems и ContainerDataItems зависит от источника данных.

ListChartItems

Использование ListChartItems позволяет вручную добавлять в график данные, не основанные на сущностях или данные, агрегированные динамически.

Реализация ListChartItems содержит коллекцию экземпляров DataItem. Интерфейс DataItem имеет три реализации:

  • EntityDataItem оборачивает экземпляр любой сущности для представления данных графика:

        // ...

    ListChartItems<EntityDataItem> entityChartItems = new ListChartItems<>(
            List.of(
                    new EntityDataItem(createValueDescriptionEntity(75, "Sky")),
                    new EntityDataItem(createValueDescriptionEntity(7, "Shady side of pyramid")),
                    new EntityDataItem(createValueDescriptionEntity(18, "Sunny side of pyramid"))
            )
    );

    entityChart.withDataSet(
            new DataSet().withSource(
                    new DataSet.Source<EntityDataItem>()
                            .withDataProvider(entityChartItems)
                            .withCategoryField("description")
                            .withValueField("value")
            )
    );
}


protected ValueDescription createValueDescriptionEntity(Integer value, String description) {
    ValueDescription entity = metadata.create(ValueDescription.class);
    entity.setValue(value);
    entity.setDescription(description);
    return entity;
}

  • MapDataItem представляет набор пар ключ-значение в качестве данных графика:

    ListChartItems<MapDataItem> mapChartItems = new ListChartItems<>(
        List.of(
                new MapDataItem(Map.of("value", 75, "description", "Sky")),
                new MapDataItem(Map.of("value", 7, "description", "Shady side of pyramid")),
                new MapDataItem(Map.of("value", 18, "description", "Sunny side of pyramid"))
        )
);

mapChart.withDataSet(
        new DataSet().withSource(
                new DataSet.Source<MapDataItem>()
                        .withDataProvider(mapChartItems)
                        .withCategoryField("description")
                        .withValueField("value")
        )
);

  • SimpleDataItem поддерживает экземпляр любого public класса для определения данных графика:

    ListChartItems<SimpleDataItem> simpleChartItems = new ListChartItems<>(
        List.of(
                new SimpleDataItem(new ValueDescriptionDTO(75, "Sky")),
                new SimpleDataItem(new ValueDescriptionDTO(7, "Shady side of pyramid")),
                new SimpleDataItem(new ValueDescriptionDTO(18, "Sunny side of pyramid"))
        )
);

simpleChart.withDataSet(
        new DataSet().withSource(
                new DataSet.Source<SimpleDataItem>()
                        .withDataProvider(simpleChartItems)
                        .withCategoryField("description")
                        .withValueField("value")
        )
);

ContainerDataItems

ContainerDataItems используется для назначения CollectionContainer компоненту Chart. Этот подход требует существующей сущности, которая будет представлять данные графика.

Предположим, существует data container, который загружает экземпляры VehicleCount. Ниже приведен фрагмент XML-дескриптора экрана:

<collection id="vehiclesDc"
            class="com.company.demo.entity.VehicleCount">
    <fetchPlan extends="_local"/>
    <loader id="vehiclesDl" readOnly="true">
        <query>
            <![CDATA[select e from VehicleCount e order by e.year]]>
        </query>
    </loader>
</collection>

Контроллер экрана определяет метод onInit(), который устанавливает data provider для графика. Data provider основан на data container vehiclesDc.

chart.setDataSet(
        new DataSet().withSource(
                new DataSet.Source<EntityDataItem>()
                        .withDataProvider(new ContainerChartItems<>(vehiclesDc))
                        .withCategoryField("year")
                        .withValueFields("cars", "motorcycles", "bicycles")
        )
);

Чтобы привязать данные декларативно, используйте элемент dataSet в файле XML-дескриптора вашего экрана и установить определенный dataContainer в качестве источника данных.

<charts:dataSet>
    <charts:source dataContainer="vehiclesDc"
                   categoryField="year"
                   valueFields="cars motorcycles bicycles"/>
</charts:dataSet>

Привязка данных для GaugeSeries

ДЕМО

В отличие от других типов графиков, gaugeSeries не поддерживают DataSet.

Чтобы добавить данные в график gaugeSeries декларативно, определите элемент dataItem внутри series.data компонента графика в XML-дескрипторе графика следующим образом:

<charts:series>
    <charts:gauge id="gaugeSeries" name="Pressure">
        <charts:data>
            <charts:dataItem value="50" name="SCORE"/>
        </charts:data>
    </charts:gauge>
</charts:series>

Или получите атрибут series в контроллере экрана и используйте метод setData() для программной привязки данных.

GaugeSeries gaugeSeries = chart.getSeries("gaugeSeries");

gaugeSeries.setData(
        new GaugeSeries.DataItem()
                .withValue(50.0).withName("SCORE")
);
Объект DataItem, используемый для привязки данных к графику gaugeSeries, отличается от DataItem, упомянутого в других контекстах привязки данных графиков.
