Дизайнер экранов

Дизайнер экранов представляет собой ряд панелей и окон инструментов, которые позволяют разрабатывать макет экрана и задавать свойства компонентов пользовательского интерфейса в стиле WYSIWYG. Редактор XML экранов интегрирован с Дизайнером экранов, поэтому XML-файл можно редактировать напрямую или использовать панели дизайнера для генерации кода.

Эта функциональность свободно доступна для использования в небольших проектах с количеством сущностей и ролей до 10. В более крупном проекте для нее требуется подписка Sprint, Enterprise или BPM.

Панель Jmix UI реализована как независимое окно инструментов IDE и отображается автоматически при открытии дескриптора экрана в редакторе. Она позволяет видеть дерево компонентов, изменять свойства компонентов или даже добавлять новые компоненты в экран, работая с Java-кодом в контроллере. Вы также можете инжектировать компоненты в контроллер, перетаскивая их из иерархии в редактор кода.

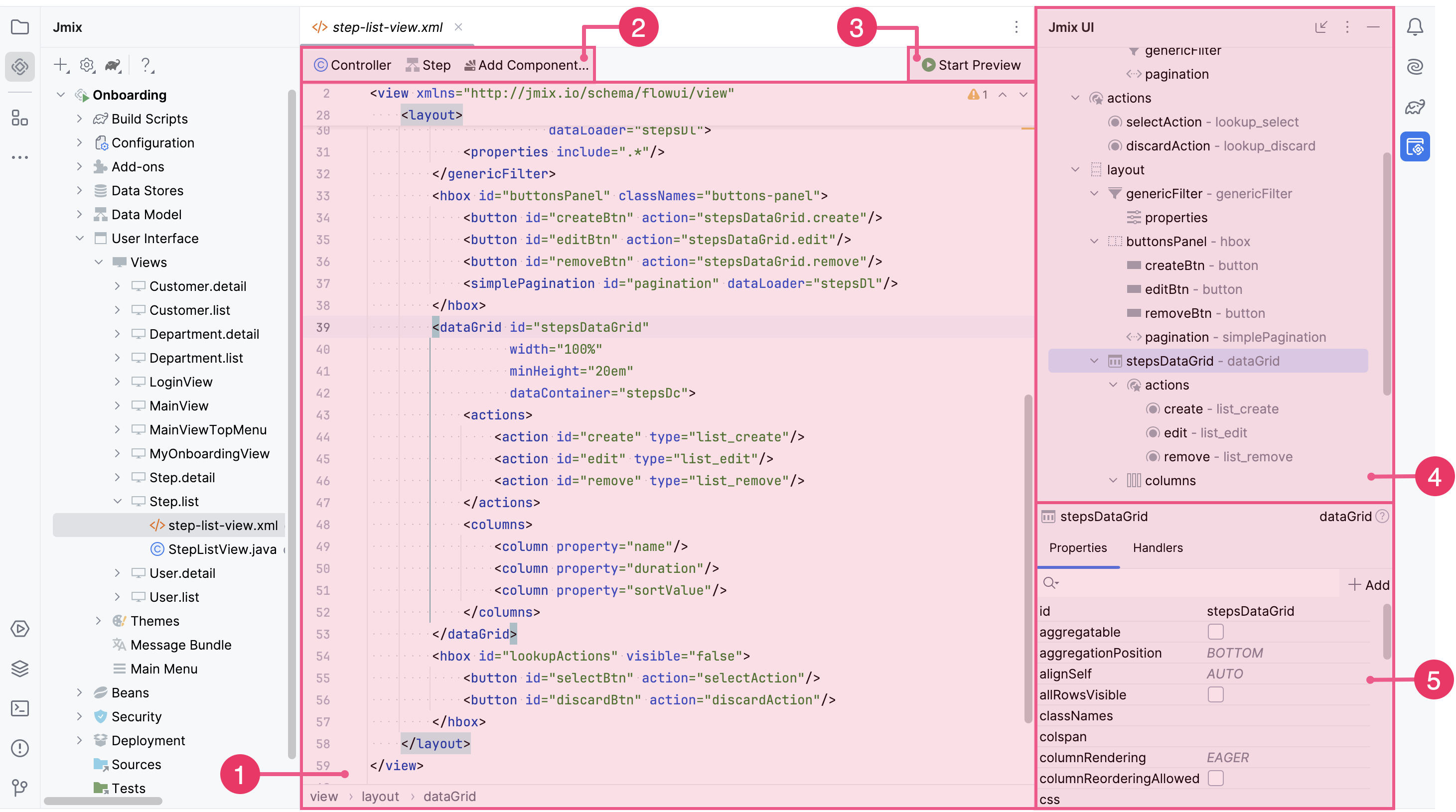

view designer

  1. Source Code Editor - редактор исходного кода

  2. Top Actions Panel - верхняя панель действий

  3. Layout Preview Panel - панель предварительного просмотра компоновки

  4. Jmix UI Structure Panel - панель структуры компонентов Jmix UI

  5. Jmix UI Inspector Panel - панель инспектора Jmix UI

Панель предварительного просмотра компоновки

Панель предварительного просмотра компоновки используется для отображения интерактивного схематического представления компоновки экрана. Оно разделяет пространство редактора вместе с исходным кодом дескриптора экрана.

Для работы предварительного просмотра экранов требуется сборка фронтенда и запуска Vaadin Development Mode Server, что может занять много времени.

Панель предварительного просмотра открывается при нажатии кнопки Start Preview в верхней панели редактора XML. После этого предварительный просмотр будет активен для всех последующих открытых экранов проекта.

screen views

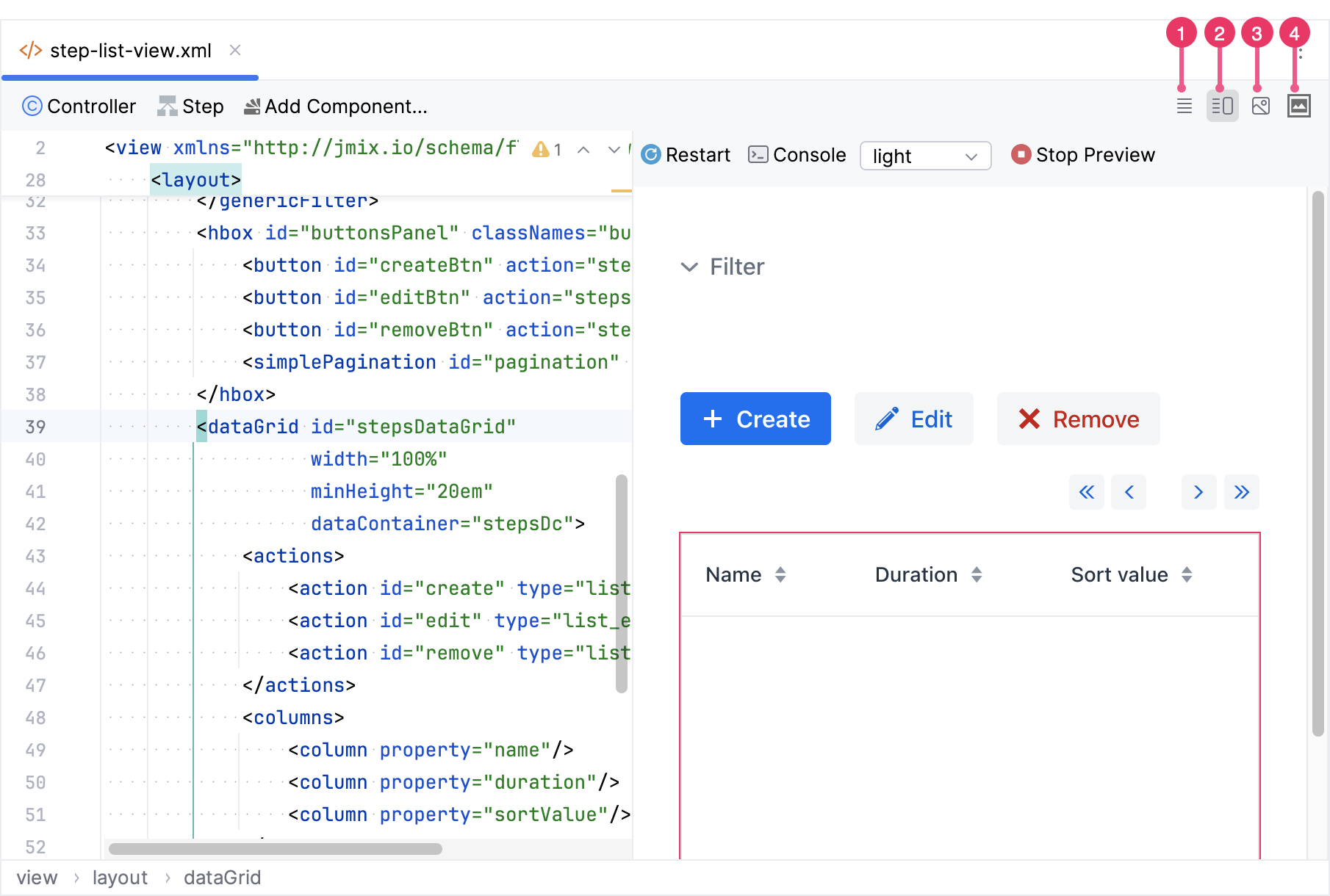

Используйте кнопки в правом верхнем углу редактора компоновки экрана.

  1. Editor only - в редакторе отображается только исходный код.

  2. Editor and Preview - пространство редактора разделено так, чтобы отображать и исходный код, и предварительный просмотр.

  3. Preview only - в редакторе отображается только предварительный просмотр.

  4. Preview in Window - исходный код отображается в редакторе, а предварительный просмотр отображается в отдельном окне.

Панель имеет несколько элементов управления, расположенных в правом верхнем углу:

  • Кнопка Restart → Just Restart перезагружает содержимое страницы предварительного просмотра.

  • Кнопка Restart → Clean and Restart очищает все фронтенд-файлы и заново запускает сборку фронтенда.

  • Кнопка Console открывает или закрывает консоль с выводом сборки фронтенда, что может помочь в диагностике проблем.

  • Выпадающий список Theme позволяет вам выбрать одну из предопределенных тем: светлую или темную.

  • Кнопка Stop Preview позволяет отключить предварительный просмотр.

Палитра компонентов

Вы можете открыть палитру компонентов, используя следующие способы:

  • Нажмите на кнопку Add Component на верхней панели действий:

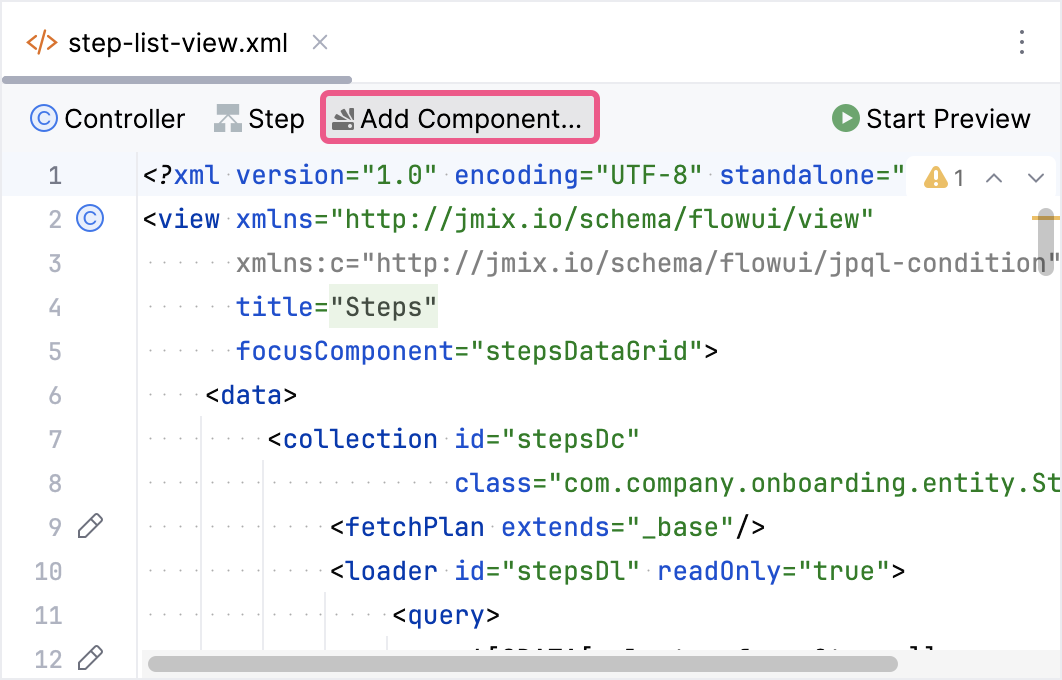

    add component method1

  • Щелкните правой кнопкой мыши на пункте Add Component в контекстном меню панели структуры Jmix UI:

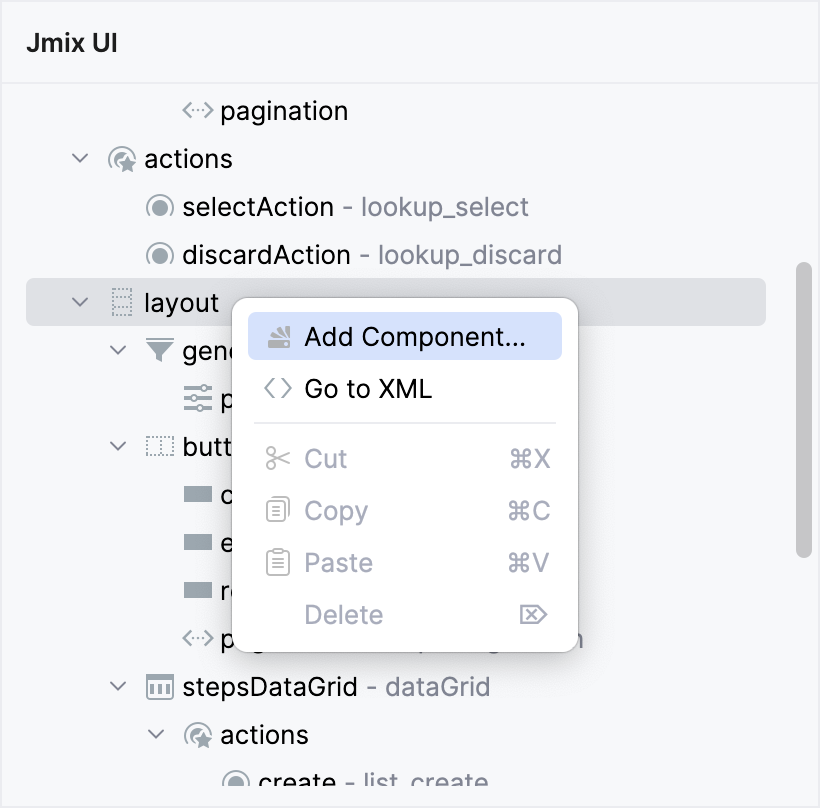

    add component method2

  • Используя ⌘N на MacOS или Alt+Insert на Windows и Linux, откройте меню Generate:

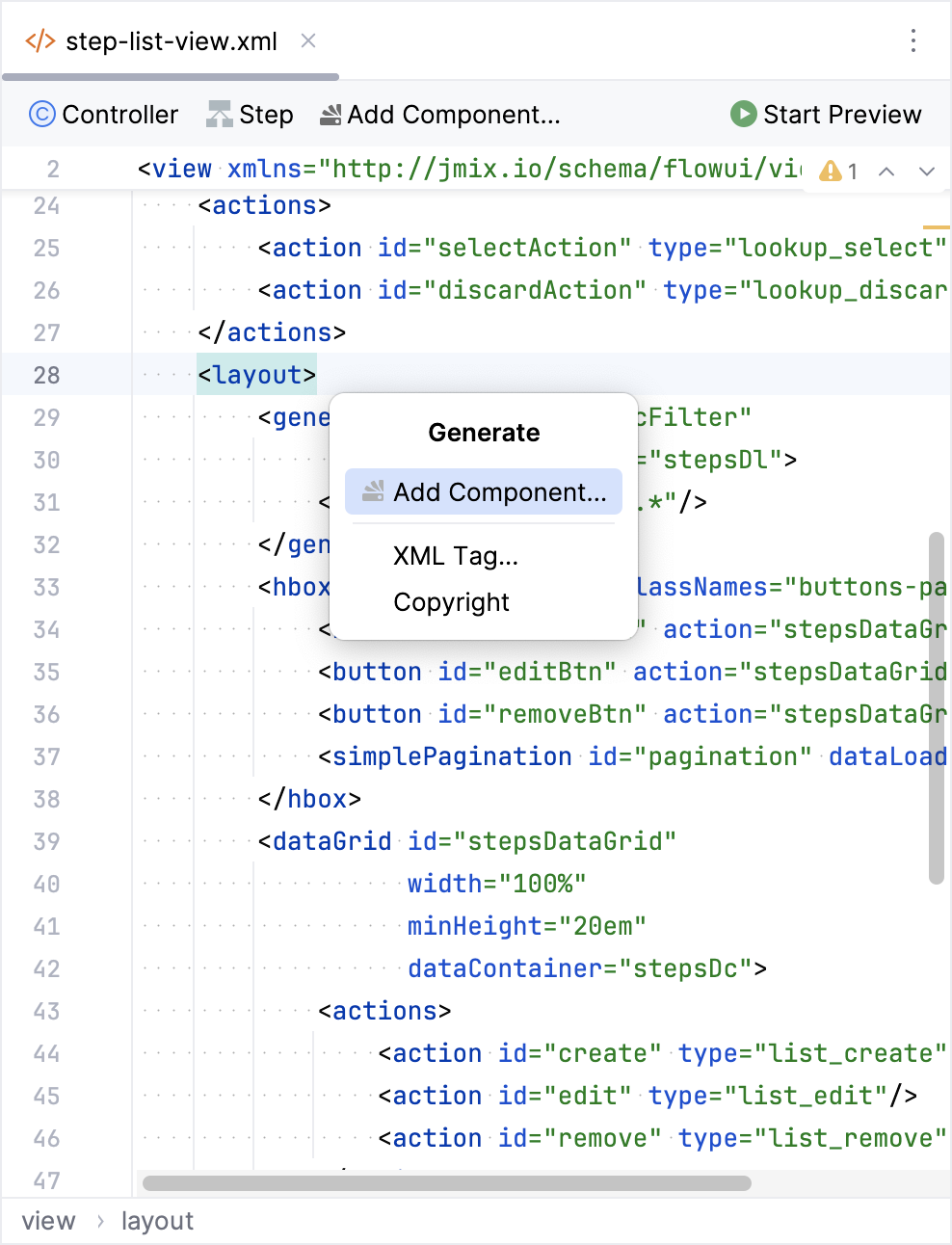

    add component method3

Действие Add Component имеет две вкладки:

  • Вкладка From Palette показывает палитру компонентов, которая отображает набор доступных элементов экрана: визуальные компоненты, контейнеры, HTML компоненты, компоненты данных - контейнеры и загрузчики, фасеты, в том числе действия и настройки диалоговых окон.

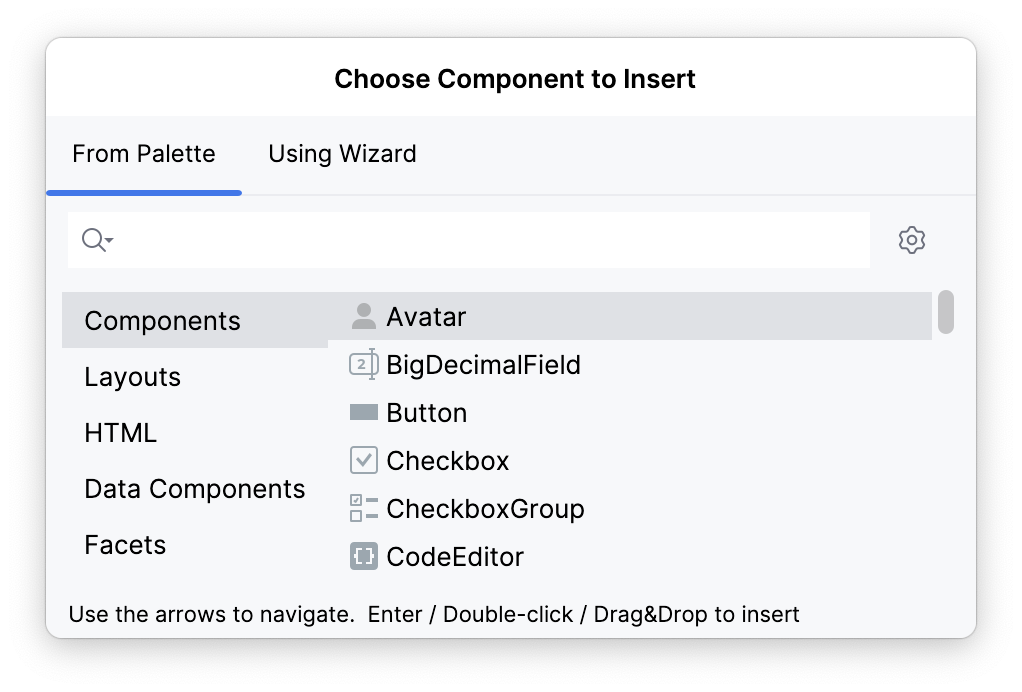

    view palette

    Используйте поле поиска, чтобы найти необходимый компонент.

    Чтобы добавить компонент в макет, перетащите его из палитры в соответствующее место в исходном коде XML или на панель структуры Jmix UI.

    Щелкните правой кнопкой мыши по компоненту в палитре, чтобы открыть контекстное меню со следующими действиями:

    • Add to Design - добавляет выбранный компонент на экран внутри выбранного элемента в структуре.

    • Jmix Documentation - открывает страницу документации компонента.

  • Вкладка Using Wizard содержит мастера, которые помогают решать сложные задачи, связанные с пользовательским интерфейсом. Например, мастер Edit entity attributes создает formLayout с полями для выбранных атрибутов сущности и контейнер данных с соответствующим фетч-планом. Список мастеров зависит от содержимого текущего экрана: например, если экран уже содержит dataGrid, то доступен мастер Add column to DataGrid.

Панель структуры Jmix UI

На панели структуры Jmix UI отображается дерево компонентов, добавленных в компоновку.

Вы можете перемещать элементы из палитры компонентов или изменять порядок элементов в дереве. Когда элемент выбран, на панели инспектора Jmix UI отображаются его свойства.

Щелкните правой кнопкой мыши по элементу, чтобы открыть его контекстное меню со следующими действиями:

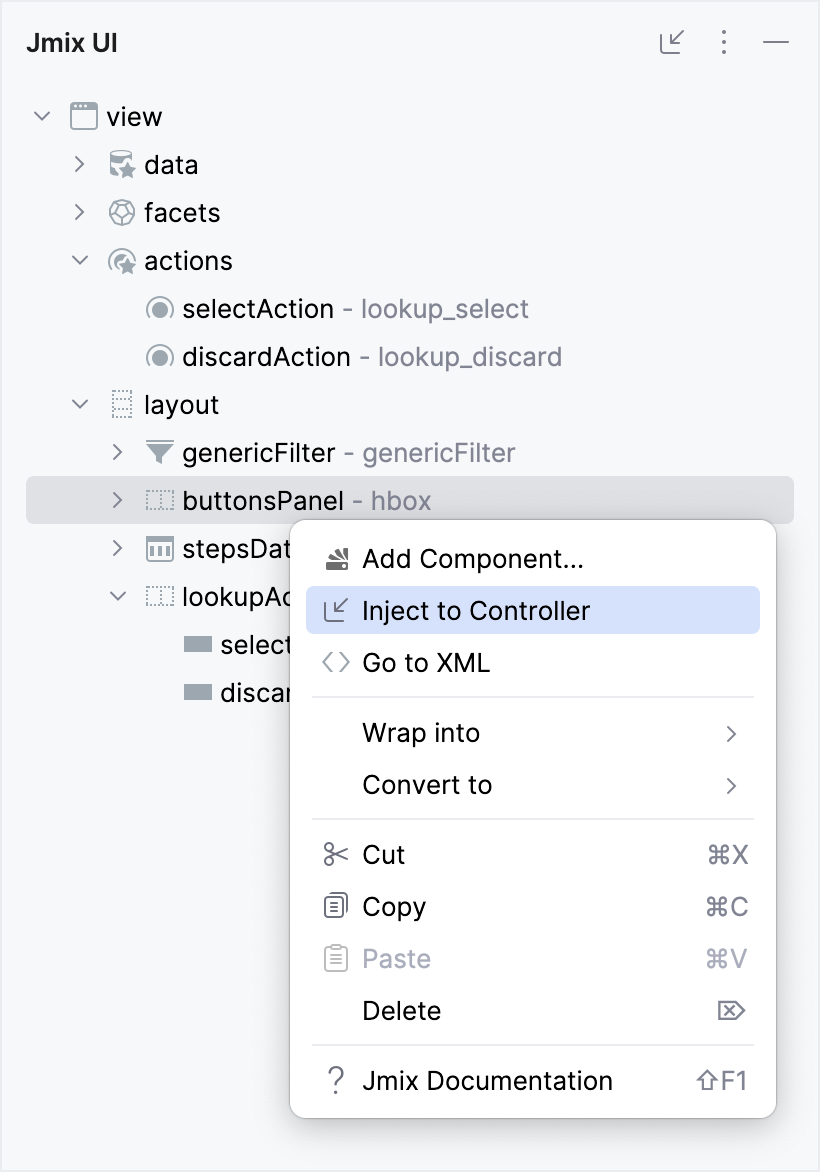

components hierarchy

  • Add Component открывает палитру компонентов.

  • Inject to Controller инжектирует компонент в контроллер экрана или переходит к существующему объявлению инжектирования.

  • Go to XML позволяет перейти к тегу XML в исходном коде.

  • Wrap into оборачивает компонент в один из предложенных контейнеров.

  • Convert to преобразует компонент в один из аналогичных альтернативных компонентов.

  • Delete, Copy, Cut или Paste удаляет, копирует, вырезает или вставляет элемент.

  • Jmix Documentation открывает страницу документации выбранного компонента.

Панель инспектора Jmix UI

На панели инспектора Jmix UI отображаются вкладки Properties и Handlers.

Вкладка Properties

Вкладка Properties показывает атрибуты выбранного элемента экрана и позволяет их редактировать.

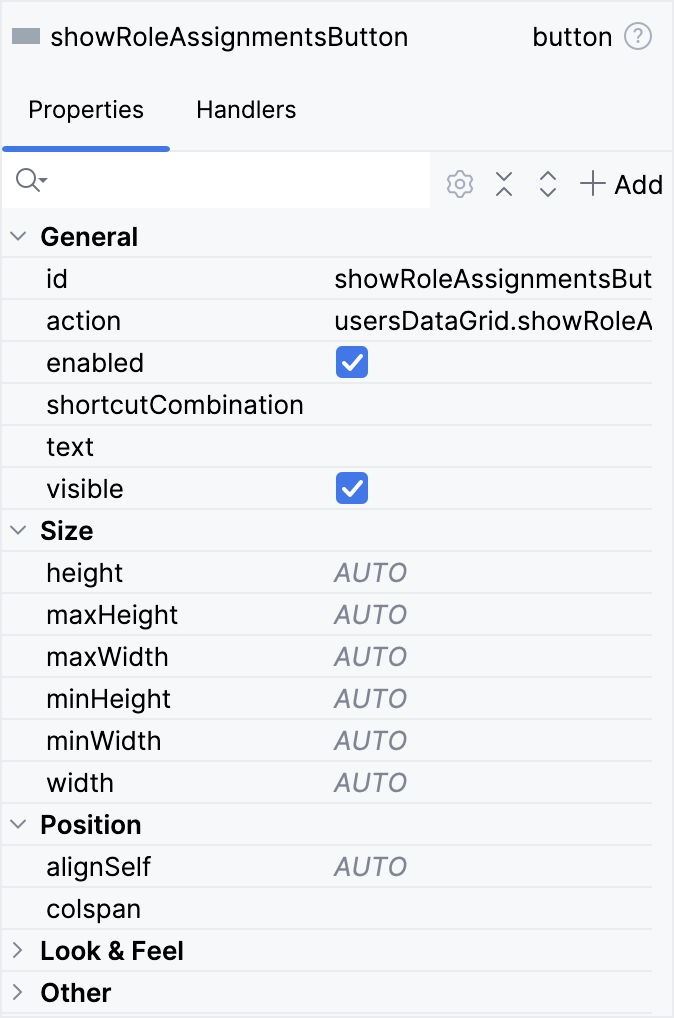

component properties panel

Свойства компонента организованы в категории для удобного просмотра. Чтобы найти определенное свойство, просмотрите соответствующую категорию или используйте поле поиска в верхней части инспектора компонентов. Вы можете изменить порядок категорий с помощью кнопки Categories Order. Кнопки Collapse All и Expand All управляют отображением категорий, позволяя вам сворачивать или разворачивать их.

Для некоторых типов выбранных элементов отображается кнопка + Add, которая позволяет добавить соответствующий подэлемент, например, действие таблицы, колонку, форматер, валидатор и так далее.

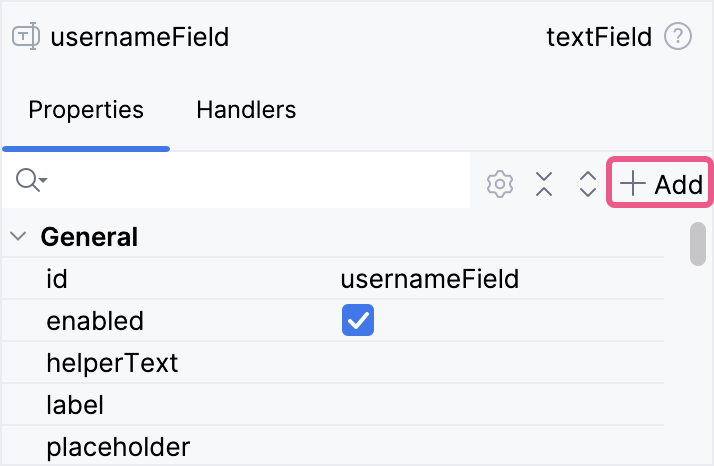

component inspector add button

  • Чтобы добавить действие компонента entityPicker или действие компонента valuePicker, выберите соответствующий компонент в XML-дескрипторе экрана или на панели структуры Jmix UI и нажмите Add → Action в панели инспектора Jmix UI. Появится диалоговое окно Add Action:

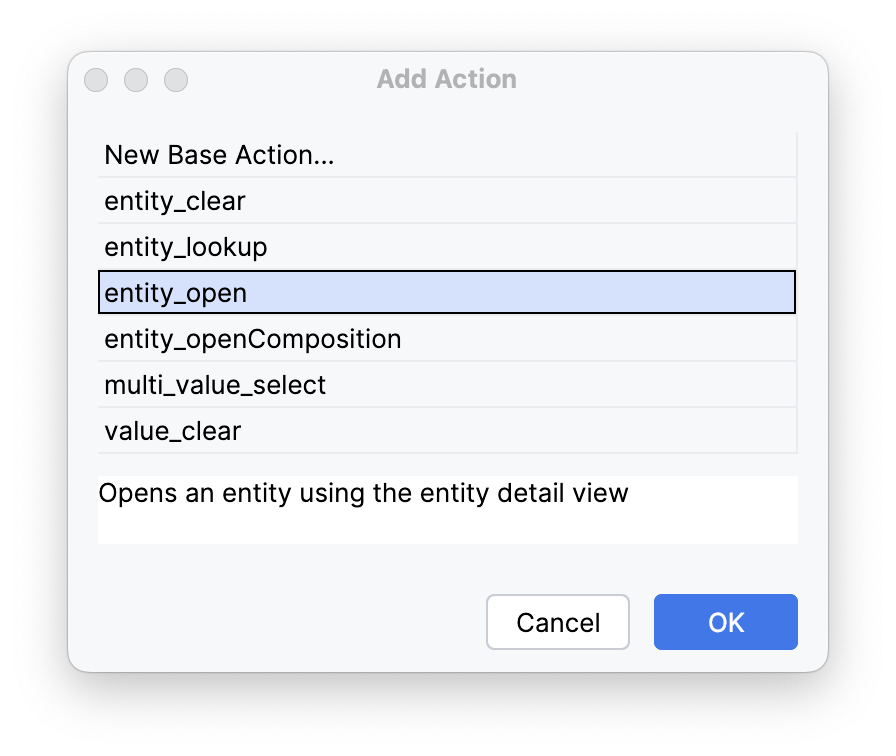

    add picker action dialog

    Выберите какое-нибудь стандартное действие из списка.

    Чтобы добавить пользовательское декларативное действие, выберите New Base Action и нажмите OK. Появится диалоговое окно BaseAction Required Properties:

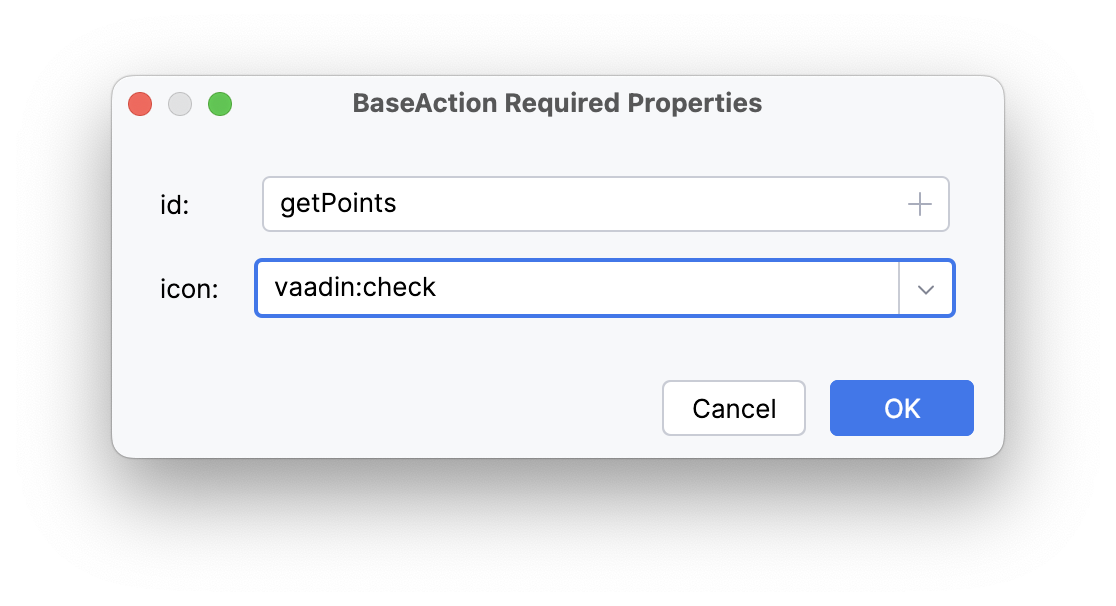

    action id dialog

    Затем реализуйте пользовательскую логику в контроллере экрана, подписавшись на ActionPerformedEvent.

  • Чтобы добавить действие с коллекцией, выберите компонент dataGrid или treeDataGrid в XML-дескрипторе экрана или на панели структуры Jmix UI и нажмите Add → Action в панели инспектора Jmix UI. Появится диалоговое окно Add Action:

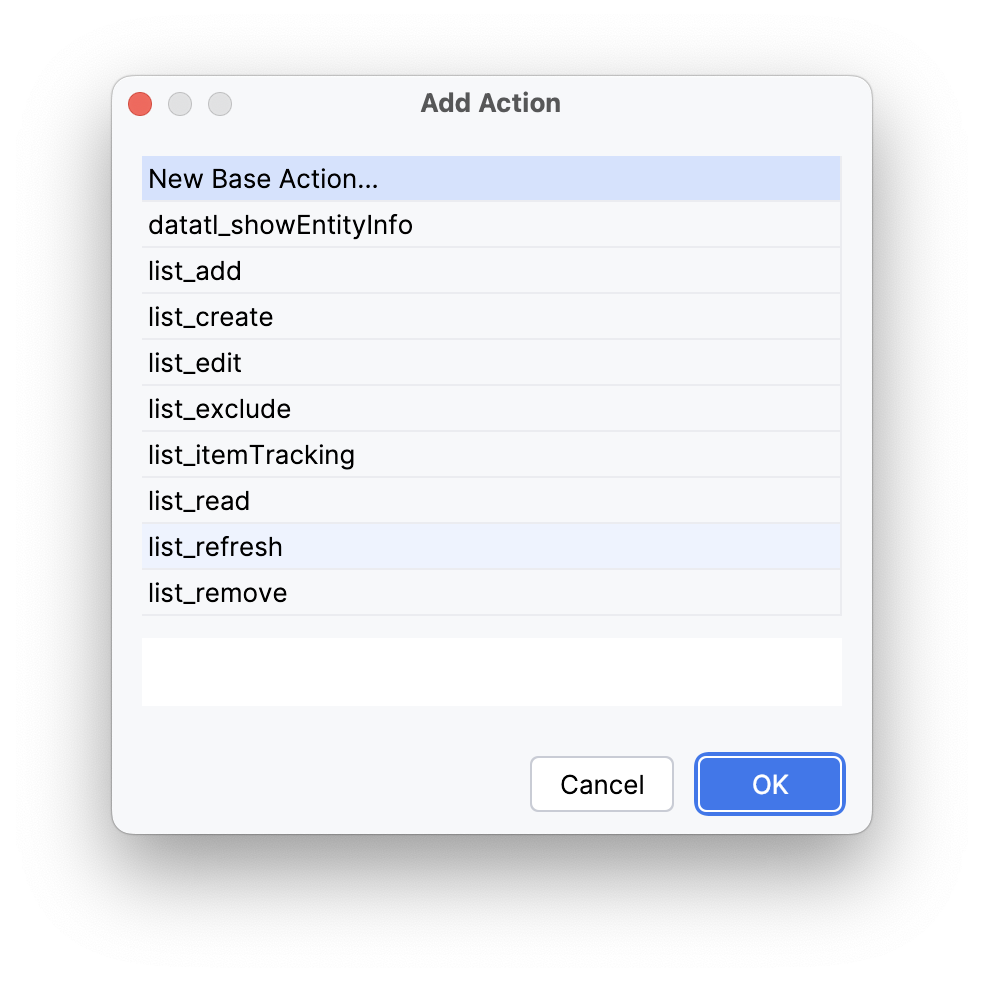

    add action dialog

  • Чтобы добавить column, выберите компонент dataGrid или treeDataGrid в XML-дескрипторе экрана или на панели структуры Jmix UI и нажмите Add → Columns → Column на панели инспектора Jmix UI. Появится диалоговое окно Add Column:

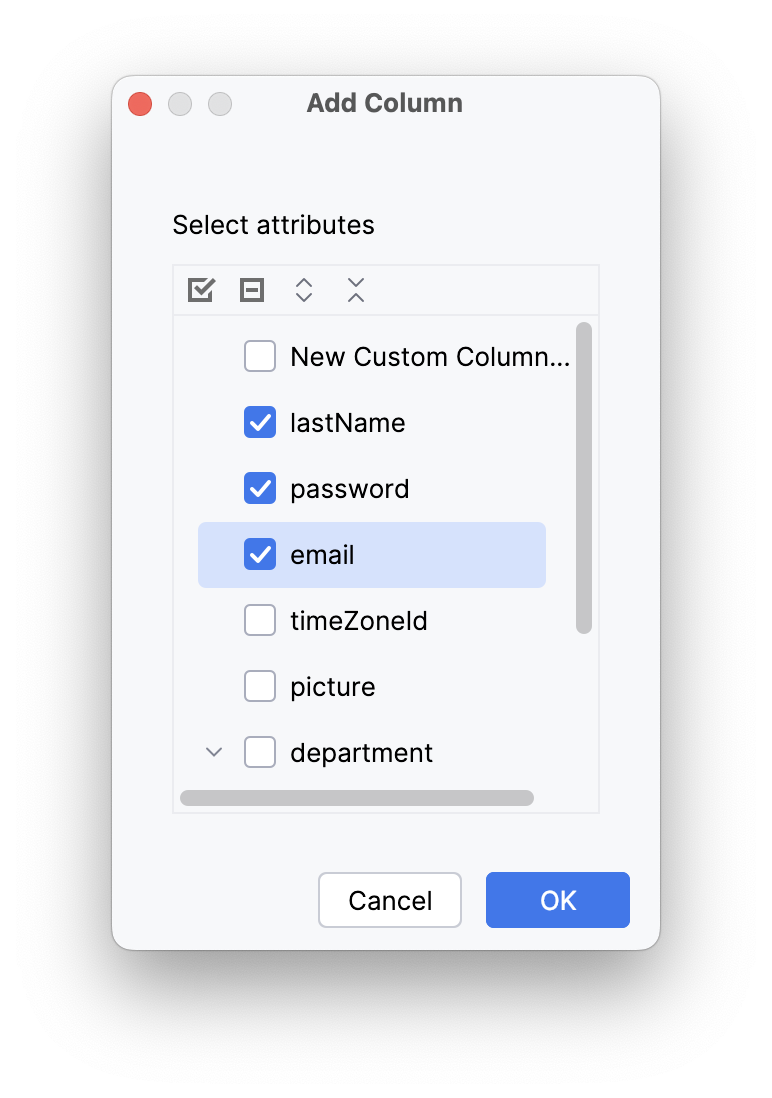

    add column dialog

    Этот список содержит свойства, которые включены в фетч-план, но еще не отображены компонентом dataGrid.

А теперь вернемся к списку свойств и рассмотрим его более детально.

В первом столбце указаны названия атрибутов выбранного компонента. Во втором столбце отображаются значения свойств следующим образом:

  • Некоторые свойства имеют значения по умолчанию, которые выделены серым цветом.

  • Когда свойство выбрано, значение сменяется полем редактирования, в котором можно ввести новое значение.

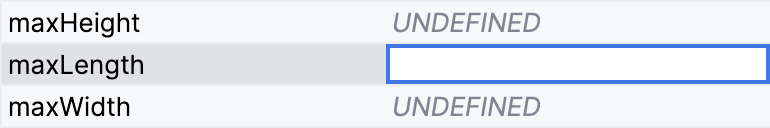

    properties text value

  • Если значение представляет собой список, при выборе свойства появляется кнопка выпадающего списка.

    properties list value

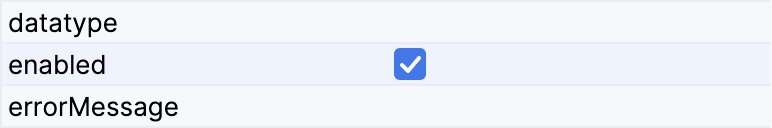

  • Если значение является логическим, его можно изменить с помощью флажка:

    properties boolean value

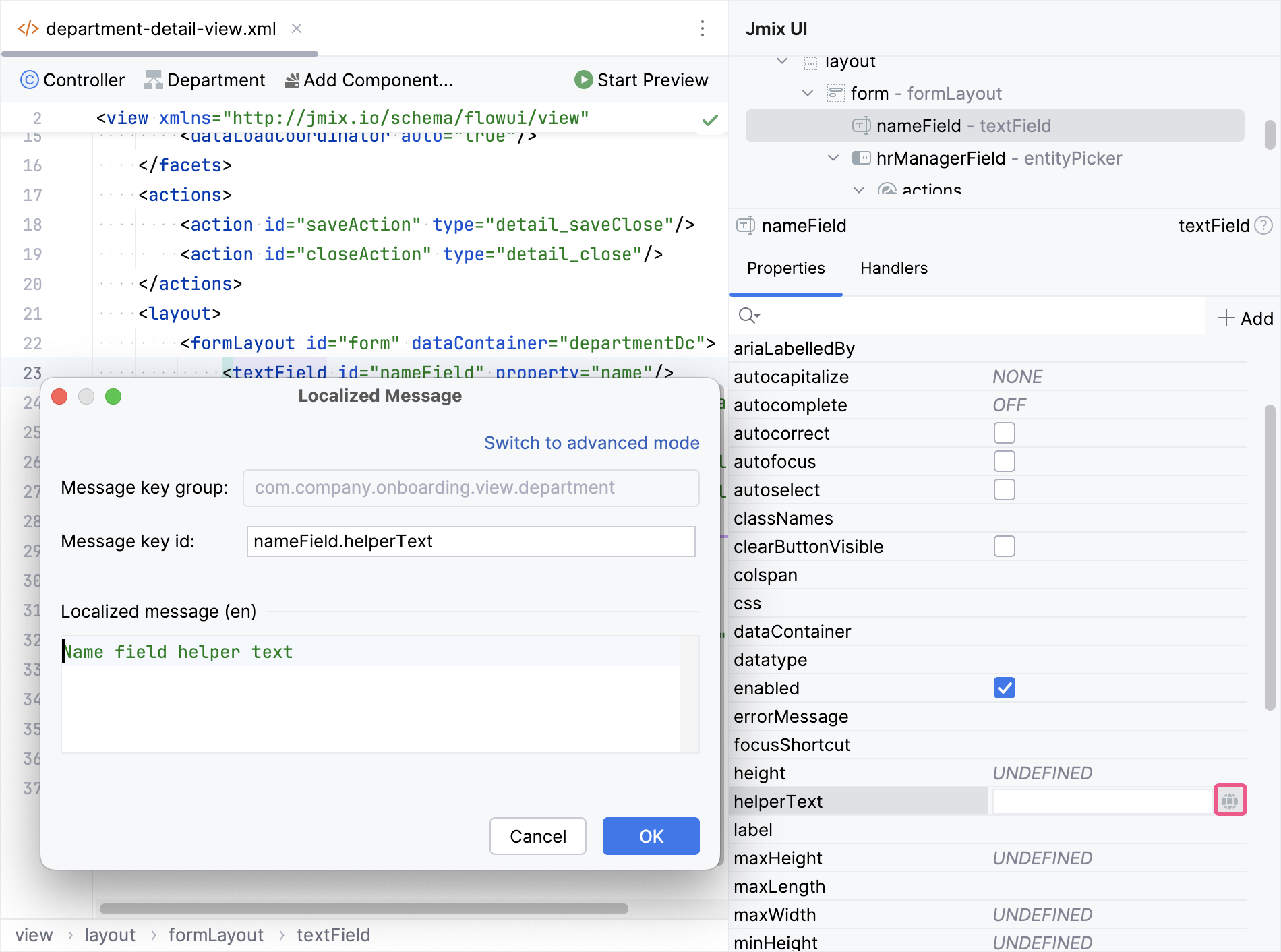

  • Такие свойства, как title, label, helperText, имеют возможность задавать локализованные имена. Нажмите кнопку Globe, чтобы открыть диалоговое окно, в котором можно задать локализованное сообщение для атрибута.

    properties message value

  • Нажмите кнопку Add для свойства themeNames, чтобы открыть диалоговое окно ThemeNames Property Editor:

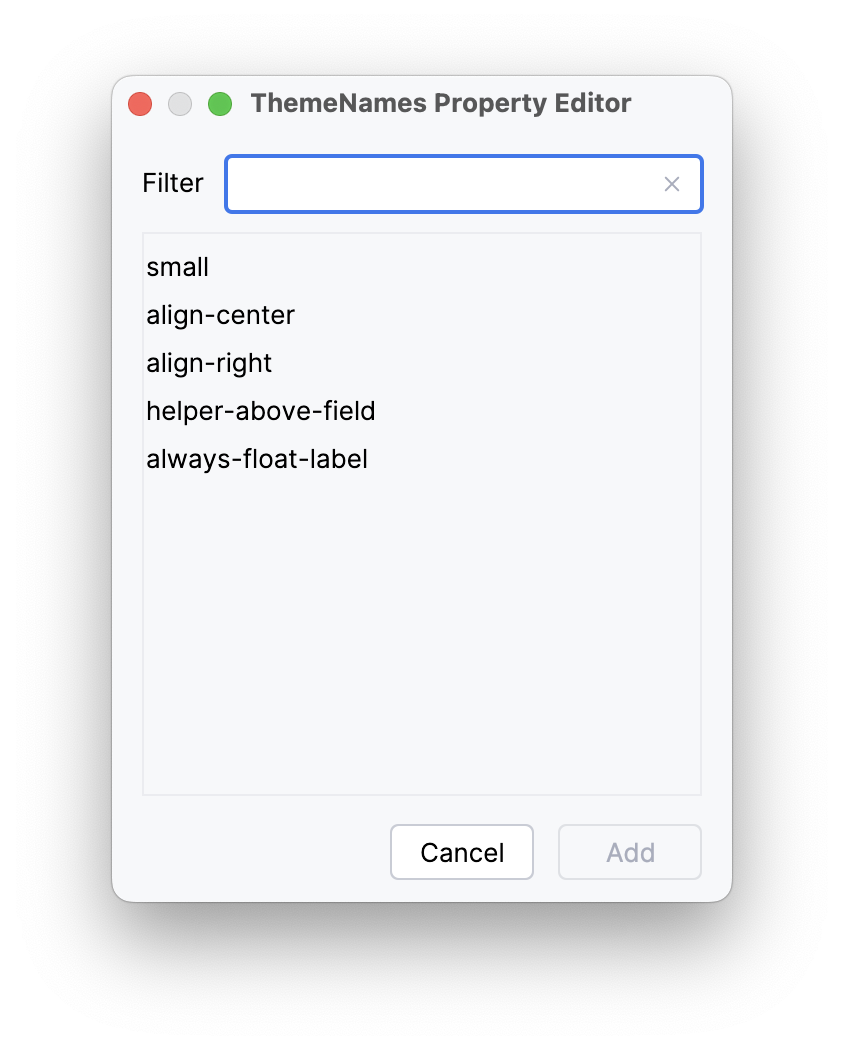

    properties theme name value

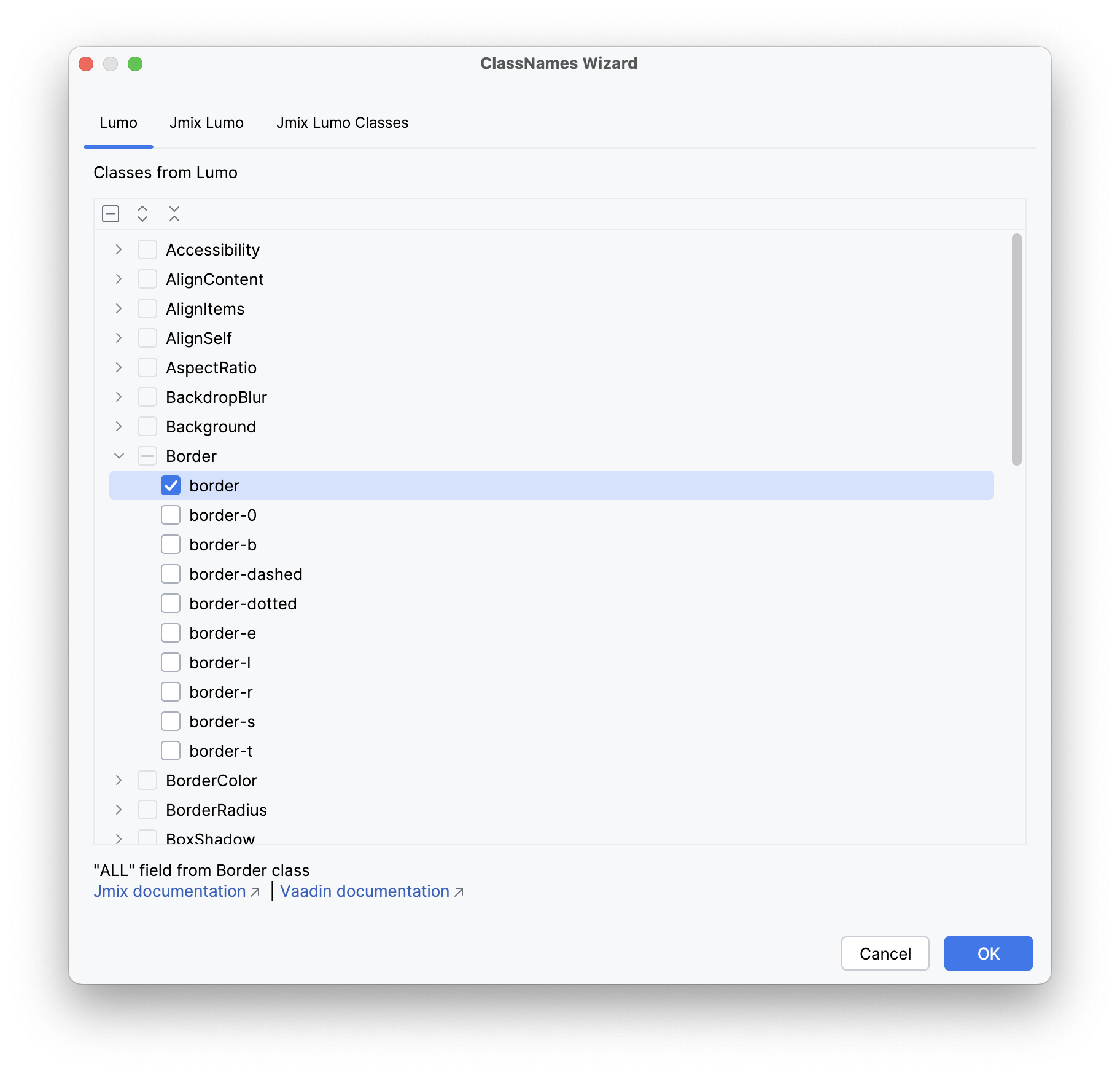

  • Атрибут classNames поддерживает автозавершение в поле ввода значения. Кроме того, при нажатии кнопки Edit открывается диалоговое окно ClassNames Wizard, которое позволяет визуально выбирать имена CSS-классов.

    class names wizard

    Доступные имена CSS-классов берутся из следующих источников:

    • Класс com.vaadin.flow.theme.lumo.LumoUtility и его вложенные классы.

    • Класс io.jmix.flowui.themes.JmixLumoUtility.

    • Любые пользовательские классы, аннотированные @ThemeUtilityClasses.

Вкладка Handlers

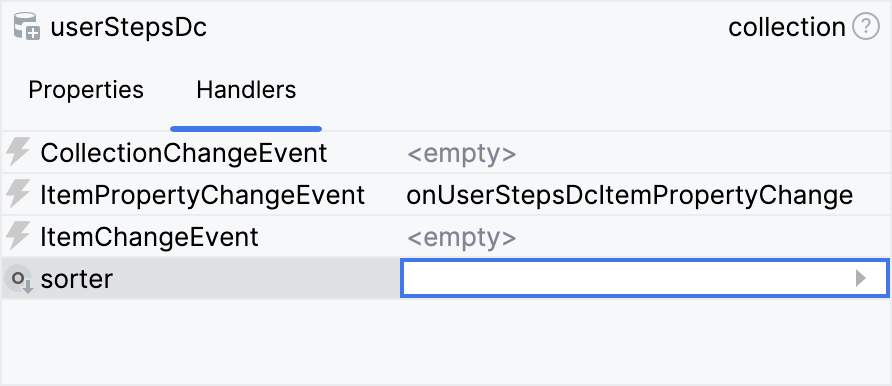

На вкладке Handlers отображаются слушатели событий и делегаты компонентов, которые могут быть связаны с выбранным компонентом. Чтобы сгенерировать необходимый метод слушателя, просто дважды щелкните соответствующую строку.

view designer handlers

Вы будете перенаправлены на контроллер экрана с фрагментом кода.

Верхняя панель действий

Панель действий расположена в верхней части редактора исходного кода. Она предоставляет доступ к следующим действиям:

  • Controller - переходит к контроллеру экрана.

  • <entity class name> - отображается, если экран представляет собой экран списка или экран деталей сущности и позволяет перейти к сущности, связанной с текущим экраном.

  • Add Component - открывает палитру компонентов.

Кроме того, вы можете переключаться между дескриптором и контроллером экрана с помощью маркера на поле слева.
