Data Model

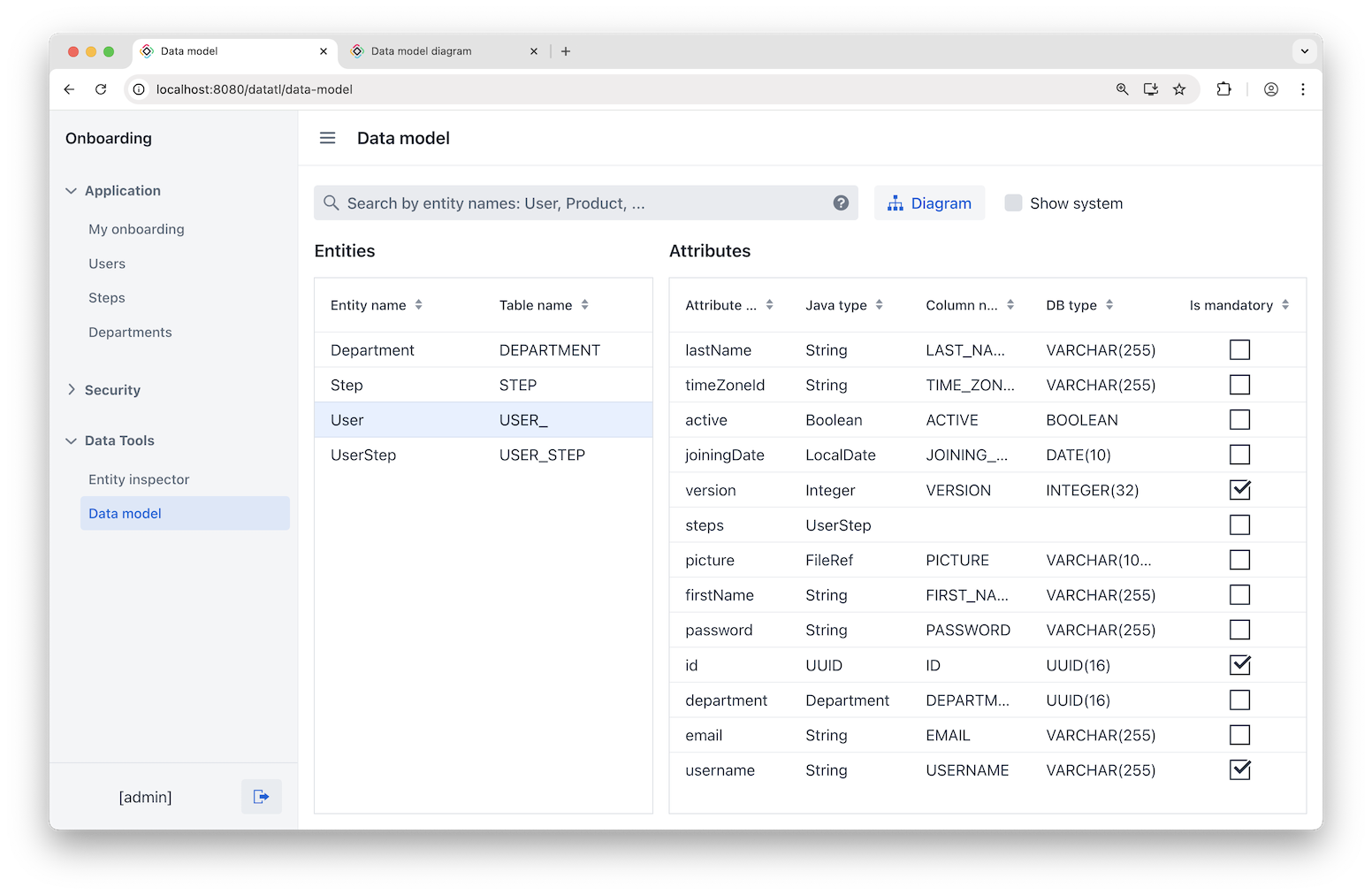

Экран Data model (Data tools → Data model) отображает сущности и их атрибуты в запущенном приложении.
Таблица Entities показывает имя каждой сущности и имя соответствующей таблицы в базе данных. При выборе сущности таблица Attributes отображает атрибуты этой сущности: имя атрибута, Java-тип, имя столбца в базе данных, тип в базе данных и флаг "Is mandatory".
Поиск сущностей
Используйте чекбокс Show system, чтобы одновременно отображать сущности проекта и системные сущности Jmix из аддонов. Для поиска конкретных сущностей введите их имена через запятую, например Customer, Order, User, или используйте регулярное выражение. Таблица Entities обновится и покажет совпадающие результаты.
Диаграмма PlantUML
Нажмите Diagram, чтобы открыть в новой вкладке браузера диаграмму PlantUML с сущностями, которые сейчас отфильтрованы на экране. По умолчанию диаграмма генерируется на публичном сервере PlantUML по адресу https://www.plantuml.com. Вместо него можно использовать собственный сервер.
Использование собственного сервера
Диаграмма запрашивается по адресу {host}/{path}/png/<encoded diagram>. Чтобы генерировать диаграмму на собственном сервере PlantUML, задайте его хост и путь в следующих свойствах приложения.
jmix.datatools.data-model-diagram.host-
Адрес сервера PlantUML. Если свойство задано, публичный сервер не используется.
jmix.datatools.data-model-diagram.path-
Начиная с Jmix 3.1
Путь, по которому доступен сервер PlantUML. Задайте пустое значение, если сервер доступен по адресу хоста без пути или если путь уже указан в хосте.
Значение по умолчанию:
plantuml
Отключение публичного сервера
При генерации диаграммы на публичном сервере PlantUML схема сущностей вашего приложения отправляется во внешний сервис. Чтобы предотвратить это, задайте свойству приложения jmix.datatools.data-model-diagram.public-server-enabled значение false:
jmix.datatools.data-model-diagram.public-server-enabled=false
Если собственный хост не настроен через jmix.datatools.data-model-diagram.host, публичный сервер используется только в том случае, если включены и это свойство, и глобальный переключатель jmix.core.unsafe-runtime-features-enabled. Настроенный собственный хост всегда работает независимо от этих переключателей. Если хост не задан, а публичный сервер не разрешён, кнопка Diagram скрыта.
Значение по умолчанию: true
